Aplikace Sada nástrojů AutoCAD Mechanical rozlišuje výběr geometrie modelového prostoru (která patří k pohledu nebo složce komponenty) a výběr pohledu nebo složky komponenty.
Během výběru geometrie pomocí kliknutí sledujte místní nápovědu. Místní nápověda označuje, co bylo vybráno. Pokud je vybrána geometrie, zobrazí se název geometrie. Pokud je vybrán pohled komponenty nebo složky, bude se zobrazovat název pohledu komponenty. Pokračujte v klikání na geometrii, dokud se v místní nápovědě nezobrazí název entity, kterou chcete vybrat.
Stavový řádek obsahuje tři tlačítka, které ovládají způsob vkládání strukturovaných objektů do modelového prostoru.
- Tlačítko stavového řádku pro výběr pořadí výběru struktury ( Hledat = je nastaven režim výběru shora dolů, Hledat = je nastaven režim výběru zdola nahoru)
Jakmile je pořadí výběru nastaveno na zdola nahoru, prvním kliknutím vyberete geometrii, dalším kliknutím vyberete součást, dalším kliknutím vyberete podsestavu a dalším kliknutím vyberete následující sestavu vyšší úrovně, a tak lze pokračovat, dokud nevyberete sestavu nejvyšší úrovně. Místní nápověda (nezobrazuje se v obrázku) zobrazuje po kliknutí název vybraného objektu.
Poznámka: Pokud je vybrána celá sestava, nezobrazuje se žádný uzel bodu. Je to způsobeno tím, že počet vybraných entit překračuje limit pro výběr objektu pro zobrazení uzlů na kartě Výběr dialogu Možnosti (příkaz MOŽNOSTI).Jakmile je pořadí výběru nastaveno na shora dolů, prvním kliknutím vyberete sestavu nejvyšší úrovně, dalším kliknutím vyberete následující úroveň podsestavy, a tak můžete pokračovat, dokud nevyberete geometrii. Místní nápověda (nezobrazuje se v obrázku) zobrazuje po kliknutí název vybraného objektu.
- Tlačítko stavového řádku pro uzamknutí reference (
= zámek reference je zapnutý, Hledat= zámek reference je vypnutý) Pokud nejsou aktivovány žádné pohledy komponent nebo složky, zámek reference brání úpravám geometrií pohledů komponent nebo složek s externími referencemi (xrefy) v režimu uzlové úpravy. Tato funkce slouží jako ochrana před nechtěnou změnou geometrie, na kterou mohou odkazovat jiné výkresy.
- Tlačítko stavového řádku pro uzamknutí výběru (
= zámek výběru je zapnutý, Hledat = zámek výběru je vypnutý) Jakmile je aktivován pohled komponenty nebo složka, uzamknutí výběru brání ve výběru geometrie, která nepatří aktivovanému pohledu komponenty nebo složce.
Pořadí výběru okna a struktury

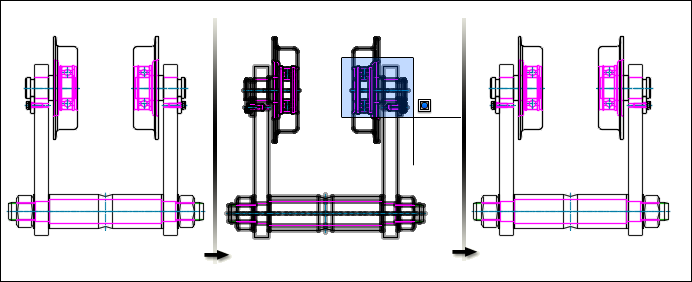

Výběr okna odkazuje na výběr objektů jejich uzavřením v obdélníkové oblasti vytvořené přetažením kurzoru zleva doprava. Pokud je režim výběru struktury nastaven na shora dolů, výběr okna nevybere žádné objekty.

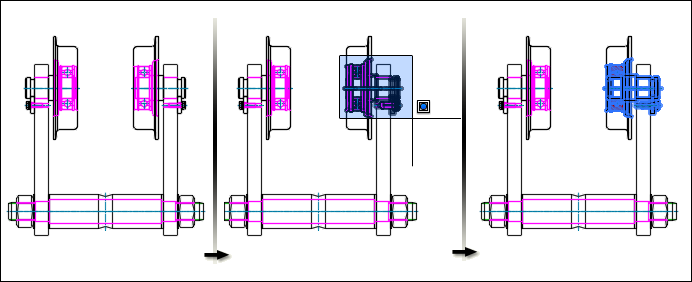

Pokud je režim výběru nastaven na zdola nahoru, výběr okna vybere komponenty (ne geometrii) v uzavřené oblasti.
Pořadí výběru křížení a struktury

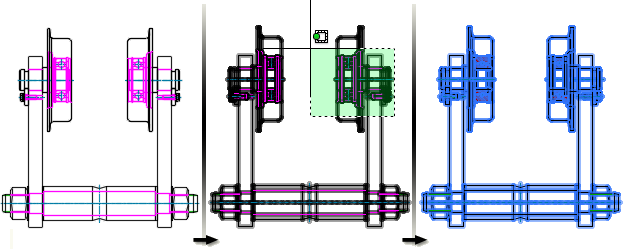

Výběr křížení odkazuje na výběr objektů jejich uzavřením nebo křížením v obdélníkové oblasti vytvořené přetažením kurzoru zprava doleva. Pokud je režim výběru struktury nastaven na shora dolů, výběr křížení vybere nejvyšší sestavu objektů, které protíná.

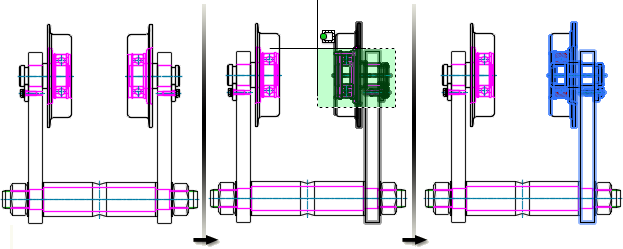

Pokud je režim výběru nastaven na zdola nahoru, výběr křížení vybere pouze komponenty (ne geometrii) v uzavřené nebo křížené oblasti.
