Aby bylo pozice možné rozeznat v Průvodci migrací rozpisky, musejí vyhovovat následujícím pravidlům:
Pravidla při výběru pozic
- Pozice, kterou vybíráte, musí být uvnitř rámečku výkresu, který jste vybrali v kroku 1 průvodce.
- Sada výběru musí obsahovat alespoň jeden text pozice, kroužek nebo referenční čáru pozice a odkazovou čáru, přičemž všechny tyto prvky musí náležet ke stejné pozici. Šipka je volitelná.
- Sada výběru smí obsahovat pouze jeden textový objekt, kterým musí být text pozice.
Všeobecná pravidla při práci s pozicemi
- Typ pozice musí být stejný ve všech výkresech odpovídajících jednomu referenčnímu výkresu.
- Pozice by neměly překrývat oblast kusovníku ani oblast rohového razítka.
- Délka odkazové čáry by měla být podstatně větší než výška textu pozice.
- Odkazová čára jediné pozice by neměla mít více než 3 segmenty.
- Pozici musí být přiřazena odpovídající položka kusovníku – jinak nebude migraci této pozice možné provést.
Pravidla pro práci s lineárními pozicemi

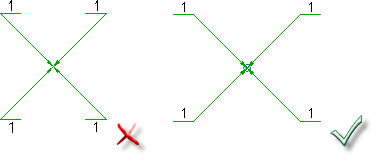

- Úhel mezi referenční čárou a odkazovou čárou musí být v rozmezí od 90 do 180 stupňů.
- Délka odkazové čáry musí být podstatně větší než velikost pozice.
- Všechny referenční čáry musí být vodorovné.
- Mezi všemi referenčními čárami ve skupině musí být shodné vzdálenosti.
- Všechny referenční čáry musí být zarovnány buď vlevo, nebo vpravo.
- Všechny referenční čáry musí být na jedné straně spojeny svislou čárou.
- Rozestupy (mezery) mezi referenčními čárami musí být větší než výška textu, zároveň však menší než dvojnásobek výšky textu.
- Odkazová čára musí být připojena k první nebo poslední referenční čáře skupiny.
- Všechny referenční čáry musí být vodorovné.
- Všechny referenční čáry musí být navzájem zarovnané.
- Text pozice musí být umístěn vždy nad příslušnou referenční čárou.
- Text pozice se v rámci jedné skupiny pozic nemůže opakovat.
- Odkazová čára musí být připojena k první nebo poslední referenční čáře skupiny.
Pravidla při práci s kruhovými pozicemi
- Všechny kruhové pozice uvnitř plochy vymezené rámečkem výkresu musí mít stejnou velikost.
- Kruhovou pozici nemůže protínat žádná geometrie.
- Mezi středy sousedních pozic by měly být stejné vzdálenosti.
- Středy všech pozic ve skupině musí být vzájemně zarovnané.
- Odkazová čára musí být připojena k první nebo poslední pozici skupiny.
