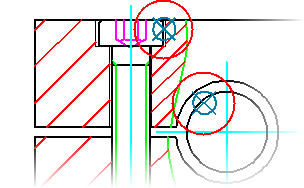

Vytvoří referenci součásti a umístí ji na kreslicí plochu.
Hledat
Souhrn
Reference součástí se používají k označení geometrie jako součásti, která má být zahrnuta do rozpisky.
Seznam výzev
Zobrazí se následující výzvy.
- Vyberte objekt
- Připojí referenci součásti k objektu, který vyberete. Pokud kliknete na prázdný prostor na kreslicí ploše, program vloží v tomto umístění nepřipojenou referenci součásti (referenci součásti, která není připojena k žádné geometrii).
- Blok
- Připojí referenci součásti k bloku. Pokud má blok atribut se stejným názvem jako vlastnost komponenty, reference součásti automaticky importuje jeho hodnotu do vlastnosti komponenty.
- Vybrat referenci bloku – Určuje referenci bloku, pro kterou bude vytvořena reference součásti. Pokud vyberete blok, který již obsahuje referenci součásti nebo objekt, který není reference bloku, výzva bude opakována.
- Kopie
- Vytvoří úplnou kopii reference součásti včetně jejích dat. Nová reference součásti se stane novou položkou rozpisky.
- Vybrat referenci součásti – Určuje referenci součásti, kterou chcete kopírovat.
- Reference
- Vytvoří referenci součásti, která objekt označí jako další instanci součásti, která již byla pomocí reference součásti popsána. Nová reference součásti se nepřidá do rozpisky jako nový řádek, ale zvýší počet v odpovídajícím řádku.
- Vybrat referenci součásti – Určuje referenci součásti, jejíž novou instanci chcete přidat.
