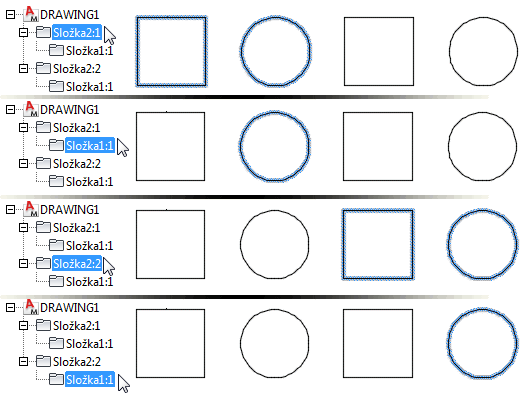

Na následujícím obrázku je výkres, který obsahuje dvě složky. Složka 1 je vnořena do složky 2. V prohlížeči Mechanical se zobrazují dvě instance Složky 1; Složka 2:1 a Složka 2:2. Označení instance, číslo, které je připojeno ke konci názvu složky, jednoznačně identifikuje instanci.
Zvažte Složku 1, která je vnořena do Složky 2:1. Tato instance je označena jako Složka 1:1. Složka 1:1 existuje zároveň pod Složkou 2:2. Je tomu tak proto, že Složka 1 je vnořena do Složky 2, a jakmile je vložena instance Složky 2, automaticky se vytvoří Složka 1. Dá se říci, že existují dva výskyty instance Složky 1.
Proč je důležité znát rozdíl mezi instancí a výskytem? Protože pouze několik operací pracuje s výskyty, zatímco většina operací pracuje s instancemi. Například Viditelnost je určena pro práci s viditelností. Pokud kliknete pravým tlačítkem na komponentu v prohlížeči Mechanical a vypnete viditelnost, vypne se pouze tento výskyt. Žádný z dalších výskytů této instance nebude ovlivněn. Pokud kliknete pravým tlačítkem na komponentu a přepíšete její vlastnosti (například změníte její barvu), všechny výskyty této instance změní barvu.
