Přeuspořádá lineární a staniční kóty, které umístí do přiměřené vzdálenosti od vnějšího obrysu objektu, který zvolíte.
Hledat
Souhrn

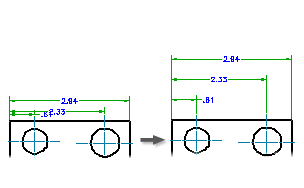

Uspořádání kót okolo vnějšího obrysu se řídí nastavením kroku vzdálenosti provedeným pomocí příkazu AMOPTIONS a systémové proměnné DIMDLI. Pokud vyberete kóty na obou osách, nemusíte vybírat obrys. Příkaz automaticky určuje obrys pomocí koncových bodů vynášecích čar.
Poznámka: Příkazem AMDIMARRANGE nejsou kóty nahrazovány, pouze je upravena jejich pozice.
Seznam výzev
Zobrazí se následující výzvy.
- Vyberte kóty a obrysové entity
- Určuje kóty a obrys pro operaci uspořádání.
- Vyberte bod na obrysu
- Určuje bod na hraně vzhledem k prostorům příkazu a uspořádá kóty.
