Tato stránka obsahuje příklady dvou složitých vzorců. Účelem uvedených příkladů je předvedení toho, jak složité vzorce lze chápat jako kombinaci několika jednoduchých výrazů a tudíž je i snadněji interpretovat. Výsledky vzorců jsou uvedeny ve snímcích obrazovek na konci jednotlivých oddílů.
Příklad č. 1 =<if(equal(Hole:tapped,"0"),"%%c" Hole:dia,Hole:nominal)>
Typické použití
Typické použití se nachází v poznámce (příkaz AMNOTE), kterou je opatřena normalizovaná díra. Tento výraz je součástí výchozího vzorce použitého v šabloně Template 1 pro kategorii Díra vrtaná u příkazu AMNOTE.
Popis
| Výraz | Vysvětlení |
|---|---|
|
If( ) |

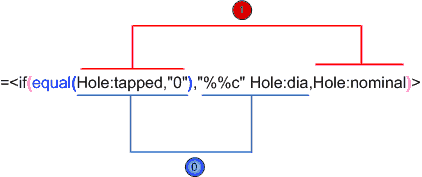

Vyhodnocuje logickou hodnotu; v tomto případě vyhodnocuje výsledek funkce equal(Hole:tapped,”0”). V případě, že funkce vyhodnotí hodnotu jako TRUE (Pravda), vrátí výraz označený znakem 0, jinak vrátí výraz označený 1. |
|
equal(Hole:tapped, “0”) |
Porovná referenci hole:tapped s hodnotou 0. U díry se závitem je reference hole:tapped vyhodnocena jako 1. Pokud díra nemá závit, je reference vyhodnocena jako 0. |
|
“%%c” |
Značka průměru |
|
Hole:dia |
Vyhodnotí průměr díry. |
|
Hole:nominal |
Vyhodnotí jmenovitý průměr díry. |
Výsledky

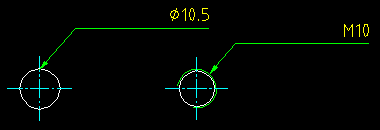

Následující obrázek znázorňuje dvě díry opatřené poznámkou s odkazem obsahující vzorec. Povšimněte si rozdílu v textech poznámek pro průchozí díru a díru se závitem.
Příklad č. 2 =<Origin><IF(OR(ISBLANK(Origin),ISBLANK(Index)),"",".")><Index>
Typické použití
Typické použití představuje tabulka děr. Tento výraz je výchozí vzorec pro popisek díry v normě DIN.
Popis

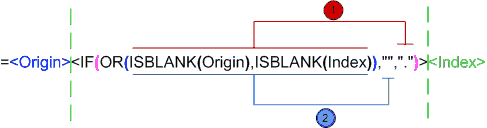

Tento vzorec obsahuje tři výrazy, z nichž každý je uzavřen v lomených závorkách. Výsledný text je zřetězením všech tří výrazů.
| Výraz | Vysvětlení |
|---|---|
|
<Origin> |
Vyhodnotí název počátku tabulky děr. |
|
If( ) |
Vyhodnocuje logickou hodnotu; v tomto případě vyhodnocuje výsledek funkce OR(...). V případě, že funkce vyhodnotí hodnotu jako FALSE (Nepravda), vrátí výraz označený znakem 1, jinak vrátí výraz označený 2. |
|
OR( ) |
Vrátí hodnotu TRUE (Pravda), pokud je kterýkoli z argumentů vyhodnocen jako pravdivý. |
|
ISBLANK( ) |
Vrátí hodnotu TRUE (Pravda), pokud jsou reference Počátek a Index vyhodnoceny jako prázdný text. Pokud je počátek tabulky děr nepojmenovaný, výraz ISBLANK (Počátek) vrací hodnotu TRUE. |
|
Počátek |
Vyhodnotí název tabulky děr. |
|
Index |
Vyhodnotí číslo indexu díry |
Výsledky

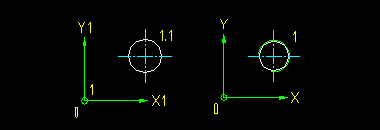

Následující obrázek znázorňuje dvě díry. Díra vlevo je obsažena v tabulce děr, která má počátek označen popiskem 1. Popisek díry je tedy 1.1. Díra vpravo je obsažena v tabulce děr, která nemá počátek označený popiskem. Popisek díry je 1.
