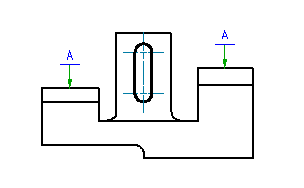

Vytvoří symbol identifikace prvku a připojí jej k objektu v oblasti výkresu.
Hledat
Souhrn
Můžete zadat až dva znaky pro identifikaci prvku a také vybrat typ šipky, který se má použít na konci odkazové čáry.
Seznam výzev
Zobrazí se následující výzvy.
- Vyberte objekt pro připojení
- Připojí značku k objektu. Chcete-li značku umístit, aniž byste ji připojili k jiným objektům, klikněte do umístění, kam chcete šipku odkazu umístit. Pokud chcete značku umístit bez odkazu, klikněte do místa, kam chcete značku umístit.
- Počáteční bod
- Určuje polohu šipky odkazové čáry.
- Další bod
- Určuje umístění dalšího vrcholu odkazu. Poznámka: Aplikace Sada nástrojů AutoCAD Mechanical vynutí nastavení takové polohy, ve které bude první segment odkazové čáry kolmý k připojenému objektu a následující segmenty odkazové čáry budou vodorovné nebo svislé. Chcete-li toto omezení přepsat, stiskněte při přetahování kurzoru klávesovou zkratku funkce Přepnout režim pravoúhlých odkazových čar se značkami (ve výchozím nastavení se jedná o zkratku SHIFT + F).
- Značka
- Umístí značku na místo, kam jste naposledy kliknuli.
