Když vytvoříte osy, program jim automaticky přiřadí barvy a typy čar a ve výchozím nastavení je umístí na hladinu AM_7.
Osa
Pomocí příkazu AMCENTLINE můžete kreslit osy definováním jejich počátečních a koncových bodů. Pokud vyberete počáteční a koncový bod na hranách obrysu, nakreslené osy budou protaženy za vybrané hrany. Hodnotu tohoto protažení můžete určit v dialogu Nastavení os, který je přístupný prostřednictvím karty AM:Normy dialogového okna Možnosti.
Můžete buď vybrat body v okně výkresu, nebo můžete zadáním souřadnic určit počáteční a koncový bod.
Osový kříž
Příkaz AMCENCROSS používejte ke kresbě osového kříže definováním jeho středu.
Program vždy nakreslí osový kříž vycházející ze středového bodu a protáhne jej směrem ven, aby bylo jisté, že se nezobrazuje prázdné místo, kde se protínají osy.
Můžete buď kliknout na body v okně výkresu pomocí ukazovacího zařízení, nebo můžete určit bod vložení a průměr zadáním souřadnic.
Chcete-li ve výkresu nakreslit osový kříž s jiným úhlem zarovnání, změňte USS na příslušný úhel ještě před spuštěním tohoto příkazu.
Osový kříž s dírou
Příkaz AMCENCRHOLE se používá stejným způsobem jako příkaz pro osový kříž, pouze s tím rozdílem, že u tohoto příkazu je třeba zadávat průměr díry. Velikost kříže je automaticky přizpůsobena velikosti díry.
Můžete buď kliknout na body v okně výkresu pomocí ukazovacího zařízení, nebo můžete určit bod vložení a průměr díry zadáním souřadnic.
Chcete-li vytvořit osový kříž s více než jednou dírou, zadejte mezi hodnotami průměrů znak | (znak svislé čáry).
Po výběru průměru můžete pomocí ukazovacího zařízení vložit další osové kříže s dírami o stejné velikosti.
Zadaná hodnota průměru se stane výchozí hodnotou průměru.
Osový kříž v rohu
Příkaz AMCENCRCORNER vytváří díru v předem nastavené vzdálenosti od každé strany rohu.
Můžete buď vybrat body v okně výkresu pomocí ukazovacího zařízení, nebo můžete zadáním souřadnic určit odsazení osového kříže díry od první a druhé obrysové čáry. Je možné zadat velikost průměru díry, určit normalizovaný nebo vlastní obsah nebo nevybrat díru. Tak lze nakreslit pouze samotný kříž.
Chcete-li vytvořit soustředné díry, zadejte více hodnot průměrů. Mezi hodnoty vložte znak | (svislou čáru). Pomocí volby Normalizovaná součást můžete umístit normalizovanou díru nebo šroubový spoj do vybraného místa.
Zadaná hodnota průměru se stane výchozí hodnotou průměru.
Osový kříž na desce
Příkaz AMCENCRPLATE vytváří osové kříže s dírami v každém rohu desky a tyto díry umísťuje buď uvnitř, nebo vně.
Můžete buď vybrat body v okně výkresu pomocí ukazovacího zařízení, nebo můžete zadáním souřadnic určit vzdálenost, o kterou je díra odsazena od hrany obrysu. Je možné zadat průměr díry, určit normalizovaný nebo vlastní obsah nebo nevybrat díru. Tak lze nakreslit pouze samotný kříž.
Zadaná hodnota průměru se stane výchozí hodnotou průměru.
Osový kříž na úplné kružnici

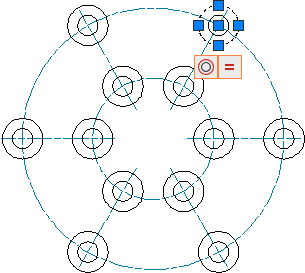

Příkaz AMCENCRFULLCIRCLE kreslí a rovnoměrně rozmísťuje kružnice s osovým křížem. V závislosti na počtu prvků, které nakreslíte na obvodu kružnice, vytvoří program radiální osy, které v kružnici rovnoměrně rozmístí.
Chcete-li nakreslit soustředné díry, zadejte několik hodnot průměrů oddělených | (znak vertikální čáry).
Zadaná hodnota průměru se stane výchozí hodnotou průměru.
Osový kříž s úhlem
Příkaz AMCENCRANGLE funguje stejně jako příkaz AMCENCRFULLCIRCLE s tím rozdílem, že pomocí tohoto příkazu můžete umístit radiální osy v libovolném úhlu na obvodu kružnice. Do průniku mezi kružnicemi a radiálními osami lze také umístit díry nebo normalizovaný či vlastní obsah.
Zadaná hodnota průměru se stane výchozí hodnotou průměru.
Osový kříž v díře
Pomocí funkce AMCENCRINHOLE můžete vkládat osové kříže do stávajících děr. Program vytvoří osový kříž a zobrazí jej ve vybrané díře. Velikost osového kříže přizpůsobí průměru díry.
Zadaná hodnota průměru se stane výchozí hodnotou průměru.
Osa mezi dvěmi úsečkami
Pomocí příkazu AMCENINBET můžete vytvořit osu mezi dvěma stávajícími čarami, které chcete ve výkresu označit jakou souměrné. Osový kříž se vytvoří a zobrazí ve vybrané díře. Pomocí tohoto příkazu můžete také rozpůlit úhel mezi dvěma nerovnoběžnými úsečkami.
