Konfigurace aplikace Sada nástrojů AutoCAD Mechanical

Při konfiguraci aplikace Sada nástrojů AutoCAD Mechanical se provádějí nastavení, která jsou potřebná k tomu, abyste mohli začít kreslit.

Výkres můžete začít vytvářet na základě jedné ze základních šablon dodaných s aplikací Sada nástrojů AutoCAD Mechanical. Tyto šablony jsou založeny na mezinárodních normách kreslení. Pokud vaše organizace používá pozměněnou verzi výkresové normy, použijte šablonu odpovídající této normě, upravte nastavení podle svých požadavků a takto vytvořenou novou šablonu uložte.

Konfigurační nastavení se provádějí prostřednictvím dialogu Možnosti, a to zejména na jeho kartě AM:Normy. Nastavení prováděná v tomto dialogu se obecně člení na systémová nastavení a nastavení vztahující se k výkresu. Systémová nastavení pak program uloží v registru systému Windows a použije je pro všechny výkresy, které otevřete. Nastavení, která se vztahují k výkresu, uloží program do vytvořené šablony. V dialogu Možnosti jsou tato nastavení označena pomocí ikony .

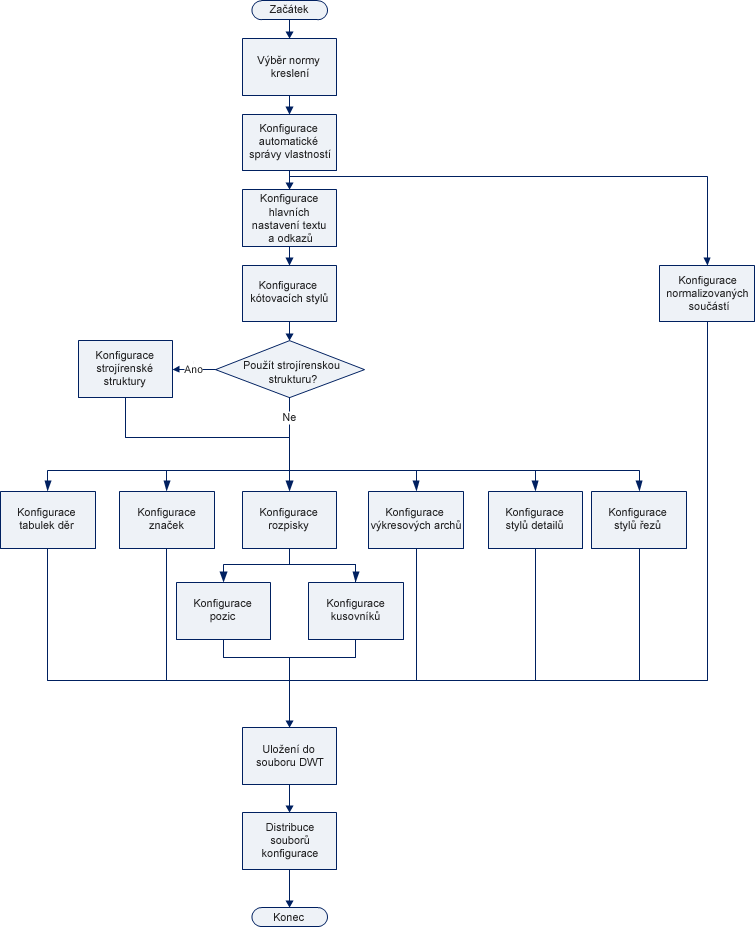

Tento dialog obsahuje mnoho konfiguračních nastavení, která umožňují vytvoření několika konfiguračních postupových schémat. Následující diagram znázorňuje postupové schéma konfigurace vyšší úrovně, které bere v úvahu vzájemnou provázanost různých konfiguračních úkonů a poskytuje pracovní postup, který je použitelný za většiny okolností. Kliknutím na pole ve vývojovém diagramu zobrazíte související informace.

Výběr normy kreslení Nejčastější dotazy: Co je Automatická správa vlastností? Konfigurace hlavního nastavení textu a odkazů Konfigurace kótovacích stylů Konfigurace Knihoven obsahu s normalizovanými součástmi Konfigurace strojírenské struktury Konfigurace rozvržení tabulek děr Konfigurace značek Konfigurace rozpisky Konfigurace listů výkresu Styly detailů v aplikaci Sada nástrojů AutoCAD Mechanical Styly řezů v aplikaci Sada nástrojů AutoCAD Mechanical Nastavení pozic založených na normě Nastavení kusovníků založených na normě Distribuce konfiguračních souborů

Po dokončení konfigurace systému získáte nový soubor DWT (soubory výkresové šablony) a několik dalších souborů, například soubory DWG (výkresové soubory), které obsahují vlastní rohová razítka, vlastní kusovníky apod. Tyto soubory můžete kopírovat do odpovídajících složek v jiných počítačích, ve kterých je také nainstalována aplikace Sada nástrojů AutoCAD Mechanical. Případně můžete tyto soubory zkopírovat do sdílené složky a na kartě Soubory dialogového okna Možnosti na ně přejít.

Témata propojená s vývojovým diagramem:

  1. Výběr normy kreslení (Sada nástrojů AutoCAD Mechanical)
    Aplikace Sada nástrojů AutoCAD Mechanical seskupuje všechna nastavení řídící se normou kreslení a ukládá je do profilu, kterému se říká norma.
  2. Nejčastější dotazy: Co je Automatická správa vlastností?
    Automatická správa vlastností označuje proces, při němž každý příkaz aplikace Sada nástrojů AutoCAD Mechanical kontroluje skupinu nastavení nazývaných Nastavení vlastností objektů a těmito vlastnostmi se následně řídí během provádění. To umožňuje, aby každý příkaz „věděl“ o ostatních příkazech a inteligentně reagoval na objekty na kreslicí ploše. Tento proces lze nejlépe ilustrovat pomocí příkladu.
  3. Konfigurace hlavního nastavení textu a odkazů (Sada nástrojů AutoCAD Mechanical)
    Text a odkazové čáry jsou objekty, které se v poznámkách používají nejčastěji, aplikace Sada nástrojů AutoCAD Mechanical proto poskytuje jediný konfigurační nástroj (dialog Nastavení normy), jehož pomocí lze určovat nastavení těchto objektů. Toto nastavení se označuje jako hlavní nastavení textu a odkazů.
  4. Konfigurace značek (Sada nástrojů AutoCAD Mechanical)
    Když vyberete normu kreslení, použije aplikace Sada nástrojů AutoCAD Mechanical sadu značek, které této normě vyhovují.
  5. Konfigurace kusovníků a pozic rozpisek (Sada nástrojů AutoCAD Mechanical)
    Rozpiska je tabulka, která obsahuje informace o součástech a sestavách ve výkresu. Program tyto informace používá ke generování kusovníků a pozic.
  6. Konfigurace rozvržení tabulek děr (Sada nástrojů AutoCAD Mechanical)
    V aplikaci Sada nástrojů AutoCAD Mechanical lze přednastavit formát tabulek děr a uložit konfiguraci spolu s normou kreslení.
  7. Styly detailů v Sada nástrojů AutoCAD Mechanical
    Styl detailu je skupina nastavení s názvem, která řídí vzhled hranic, identifikátorů a popisků detailů.
  8. Konfigurace kótovacích stylů (Sada nástrojů AutoCAD Mechanical)
    Po výběru výkresové normy pro výkres bude na výkres přidána sada kótovacích stylů odpovídající příslušné normě.
  9. Konfigurace listů výkresu (Sada nástrojů AutoCAD Mechanical)
    Při výběru výkresové normy pro výkres se v příkazu AMTITLE zpřístupní pro výběr formáty výkresových listů, které odpovídají této normě.
  10. Styly řezů v Sada nástrojů AutoCAD Mechanical
    Styl řezu je pojmenovaná kolekce nastavení, která řídí vzhled čar řezů a popisků řezů vytvořených pomocí příkazu MSECTIONLINE. Také řídí vzhled řezů dokumentace modelu.
  11. Konfigurace Knihoven obsahu s normalizovanými součástmi (Sada nástrojů AutoCAD Mechanical)
    Knihovny obsahu s normalizovanými součástmi, které jsou dodávány s aplikací Sada nástrojů AutoCAD Mechanical, obsahují více než 600 000 předkreslených normalizovaných součástí a standardních funkcí.
  12. Konfigurace strojírenské struktury (Sada nástrojů AutoCAD Mechanical)
    Chcete-li ve výkresu používat strojírenskou strukturu, je nutné ji nejprve aktivovat.
  13. Distribuce konfiguračních souborů (Sada nástrojů AutoCAD Mechanical)
    Konfigurační nastavení jsou uložena ve více souborech. Chcete-li distribuovat konfigurační nastavení do jiných počítačů, je nutné zkopírovat všechny tyto soubory.
Nadřazené téma: Příručka konfigurace a nastavení (Sada nástrojů AutoCAD Mechanical)
