Přesahy os jsou v jednotlivých normách kreslení definovány rozdílnými způsoby.
Kromě toho je u některých velikostí děr třeba, aby přesahy byly přímo úměrné průměru těchto děr. Když tedy kreslíte osy v Editoru obsahu, je nutné přesahy nakonfigurovat tak, aby aplikace Sada nástrojů AutoCAD Mechanical dynamicky určovala jejich délku již v době vkládání objektů.

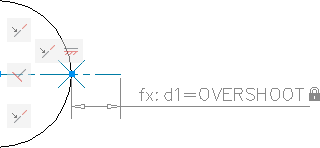

Abyste umožnili určování délky přesahu aplikací Sada nástrojů AutoCAD Mechanical, je nutné přesah omezit rozměrovou vazbou nastavenou pomocí proměnné s názvem OVERSHOOT. Aplikace Sada nástrojů AutoCAD Mechanical pak bude proměnné OVERSHOOT při vkládání objektů dynamicky přiřazovat příslušné hodnoty. Níže popsaný pracovní postup ukazuje způsob, jakým bylo nastaveno omezení vazbou u drážky znázorněné na obrázku.
| Krok | Komentář | |
| 1. | Vytvořte uživatelský parametr pojmenovaný jako OVERSHOOT ve Správci parametrů. | Tuto proměnnou později použijete k omezení přesahu vazbou. |
| 2. | Pomocí příkazu BOD vložte bod v místě průsečíku kružnice a osy. | Tento bod použijte k aktivaci funkce uchopení objektů, která vám usnadní přesné nastavování polohy rozměrových vazeb. |
| 3. | Omezení geometrie, včetně bodu, geometrickými vazbami | Omezení bodu vazbami zajistí, že body zůstanou v pevných polohách a přesah se vysune mimo geometrii. |
| 4. | Použití rozměrových vazeb přesahu a přiřazení hodnot proměnné OVERSHOOT | Při vložení objektu na kreslicí plochu přiřadí aplikace Sada nástrojů AutoCAD Mechanical hodnoty proměnné OVERSHOOT v závislosti na použité normě a na průměru díry. |
