AMSHIDE (příkaz)

Kreslí skryté čáry, které představují skryté hrany, pokud určíte, jaké objekty leží v popředí a v pozadí.

Hledat

Souhrn

Při úpravě nebo přesunu objektů, které jsou součástí „skrytého stavu“ vytvořeného pomocí tohoto příkazu, se skryté čáry aktualizují automaticky. Skrytý stav může obsahovat několik překrývajících se úrovní.

Jakmile vyberte objekty v popředí, příkaz AMSHIDE automaticky vybere objekty pro pozadí. Pokud je počet objektů v pozadí příliš vysoký, zobrazí se výzva k provedení ručního výběru objektů v pozadí prostřednictvím dialogu Skrytý stav.

Pomocí dialogu Skrytý stav můžete:

• Vytvářet dodatečné úrovně pro skryté stavy, které jsou složitější než dvouúrovňové skryté stavy (pouze popředí a pozadí).
• Přesouvat objekty z jedné úrovně do jiné.
• Přidávat/odebírat objekty do/z úrovně.

Vyberte objekty, které chcete použít jako popředí. Platné objekty popředí zahrnují bloky, pohledy komponent, složky a libovolné uzavřené obrysy vytvořené pomocí přímek, oblouků a kružnic ve strojírenské struktuře i mimo ni. Pokud vybíráte objekt strojírenské struktury, věnujte pozornost místní nápovědě. Místní nápověda vás informuje o tom, zda vybíráte základní geometrii nebo objekt strojírenské struktury.

Příklady:

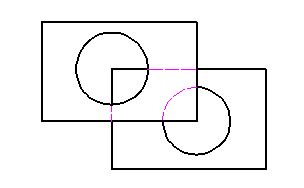

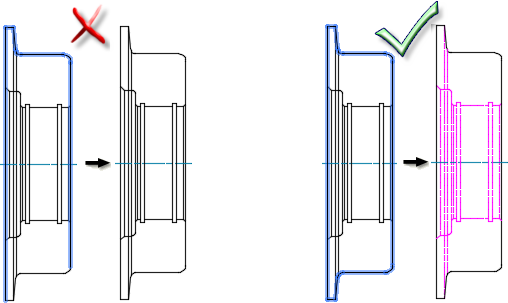

Chcete-li vytvořit skrytý stav, je nutné, aby geometrie obsahovala alespoň jednu uzavřenou smyčku.

Při určování objektů v popředí program vychází z vaší počáteční sady výběru. Do skrytého stavu můžete přidávat objekty nebo je z něho můžete odebírat.

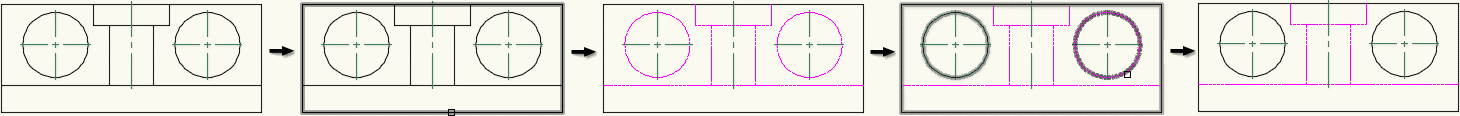

V tomto příkladu uživatel vytvoří skrytý stav, přičemž však musí upravit sadu objektů v pozadí. Uživatel použije dialog Skrytý stav k odebrání dvou děr ze sady objektů v pozadí.

Seznam výzev

Zobrazí se následující výzvy.

Vyberte objekty popředí

Určuje objekty, které budou v popředí.

Platné objekty popředí zahrnují bloky, pohledy komponent, složky a libovolné uzavřené obrysy vytvořené pomocí přímek, oblouků a kružnic ve strojírenské struktuře i mimo ni. Pokud vybíráte objekt strojírenské struktury, věnujte pozornost místní nápovědě. Místní nápověda vás informuje o tom, zda vybíráte základní geometrii nebo objekt strojírenské struktury.

Když potvrdíte sadu výběru pro popředí, program na základě výběru objektů v popředí automaticky vytvoří sadu výběru pro pozadí. Po vytvoření množiny zobrazí aplikace Sada nástrojů AutoCAD Mechanical znovu dialog Skrytý stav.

Poznámka: Zavazbené objekty nelze vybrat do skrytého stavu.
