Měřítko plochy je oblast v modelovém prostoru, která má jiné měřítko než modelový prostor.

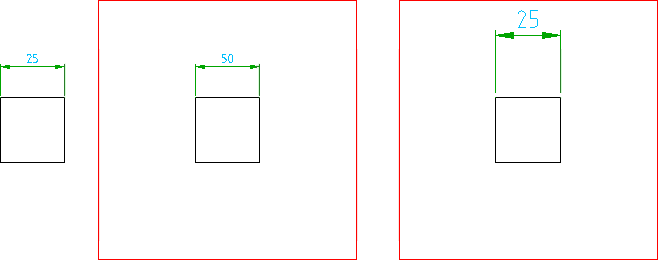

Změna měřítka délky zvětší nebo zmenší geometrii bez ovlivnění velikosti poznámky. Změna měřítka textu zvětší nebo zmenší poznámky bez ovlivnění velikosti geometrie. Obrázek ukazuje 3 čtvercové desky stejné velikosti (25 výkresových jednotek). V měřítku ploch se změnou měřítka délky 1:2 se délka strany zobrazuje jako 50, což je dvojnásobek rozměru ve výkresových jednotkách. Nicméně výška textu kóty je stejná jako výška čtvercové desky v modelovém prostoru. V měřítku ploch se změnou měřítka textu 1:2 se délka strany zobrazuje jako 25 (stejně jako rozměr ve výkresových jednotkách), ale velikost kóty je dvojnásobná.
Změna měřítka délky umožňuje nakreslit zvětšený nebo zmenšený model. Při anotování výkresu kóty a symboly měřítko zohlední a zobrazí skutečný rozměr.
Změna měřítka textu umožňuje kreslit v měřítku 1:1 a zvětšit nebo zmenšit poznámky poměrně k modelu. Po zvětšení nebo zmenšení poznámky však výška textu neodpovídá normám kreslení. To je nutné vykompenzovat v okamžiku vykreslování nebo vytváření výřezů.
Měřítka ploch jsou ohraničena rámečky, které se ve výchozím nastavení vytvářejí na hladině Mechanical AM_VIEWS. Měřítko plochy může být obdélník nebo kružnice, které definujete při vytváření oblasti měřítka. Můžete také převést existující uzavřený obrys do oblasti měřítka. V tomto okamžiku se obrys stává ohraničením oblasti měřítka.
Pomocí příkazu AMSCAREA pro vytvoření měřítka ploch můžete vytvořit výřez z měřítka ploch. Výřez má stejné nastavení měřítka jako oblasti měřítka.
