Když vyberete výkresovou normu, změní se výchozí nastavení pro kusovníky tak, aby odpovídalo této výkresové normě.
V případě potřeby můžete tato nastavení uživatelsky přizpůsobit tak, aby vyhovovala vašim požadavkům při kreslení.
Konfigurace kusovníku zahrnuje:
- Určení sloupců, které se zobrazují v kusovnících.
V kusovnících odpovídá každý sloupec určité vlastnosti komponenty, což znamená, že jednotlivé sloupce se chovají podle nastavení příslušných vlastností komponenty. Například popis, typ dat a přesnost, které jsou nastaveny ve vlastnostech komponenty, jsou stejné i pro odpovídající sloupec kusovníku.
Poznámka: Když přidáte do kusovníku vlastnost komponenty, tato vlastnost se automaticky zobrazí i v rozpisce. - Formátování sloupců kusovníku.
Po přidání sloupců do kusovníku můžete nastavit šířku každého z těchto sloupců. Můžete také určit způsob zarovnání řádků záhlaví sloupců a datových řádků.
Pořadí, ve kterém se vlastnosti komponenty zobrazují na kartě Kusovník dialogu Nastavení rozpisky, je stejné jako pořadí, ve kterém jsou zobrazeny sloupce v kusovnících. Změnu pořadí, ve kterém jsou sloupce zobrazeny, můžete provést pomocí tlačítek Přesunout nahoru a Přesunout dolů.
- Nastavení rozvržení kusovníků.
Můžete nastavovat viditelnost názvu kusovníku a záhlaví jeho sloupců. Můžete určit, zda se názvy kusovníku a jeho sloupců mají zobrazovat v jeho horní nebo dolní části. Okraje řádků a sloupců můžete nastavovat samostatně pro řádek záhlaví a pro datové řádky. Můžete vybrat, zda se má zobrazit rámeček s uzly, pomocí kterého můžete úpravy uzlů na kreslicí ploše.
- Konfigurace možností textu kusovníku.
Vzhledem k tomu, že text a odkazové čáry jsou objekty, které se v poznámkách používají nejčastěji, poskytuje aplikace Sada nástrojů AutoCAD Mechanical centrální konfigurační bod (dialog Nastavení normy), pomocí kterého lze zadávat jejich výchozí vlastnosti. Tato nastavení jsou hlavní nastavení.
Když je velikost textu v kusovníku nastavena na „Dle název aktuální normy kreslení“, přebírá text automaticky základní velikost určenou hlavním nastavením. Pokud pozměníte hlavní nastavení, velikost textu v kusovnících se automaticky zaktualizuje. Nechcete-li, aby se velikost textu v kusovnících řídila hlavními nastaveními, můžete nastavení přepsat konkrétní hodnotou.
Můžete také konfigurovat způsob, jakým je text zobrazen uvnitř sloupce kusovníku. Můžete provést přizpůsobení textu šířce sloupce, zalomit text do dalšího řádku nebo povolit jeho přetečení do dalšího sloupce.
- Určení umístění řádku záhlaví.
Pomocí systému můžete nakonfigurovat místo, ve kterém se zobrazuje bod vložení pro kusovníky. Pokud je bod vložení umístěn vlevo nahoře nebo vpravo nahoře, řádek záhlaví se nachází u horního okraje kusovníku. Pokud je bod vložení umístěn vlevo dole nebo vpravo dole, řádek záhlaví se nachází u dolního okraje kusovníku.
- Povolení rozdělení sloupců.

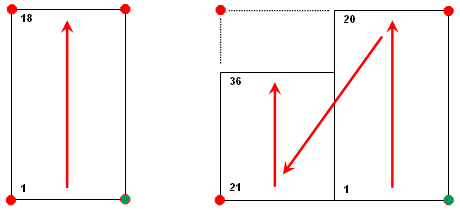

Rozdělení sloupců je schopnost sloupců provádět zalomení, když počet datových řádků překročí konfigurovatelnou prahovou hodnotu. Následující obrázek znázorňuje jeden kusovník s 18 datovými řádky a jiný kusovník s 36 datovými řádky. K rozdělení sloupců dochází tehdy, když počet řádků překročí prahovou hodnotu 20. Bod vložení se zobrazuje jako zelená tečka.
Místo určení prahové hodnoty můžete definovat počet oddílů, do kterých se sloupce musí rozdělit. V tomto případě se datové řádky rozdělí rovnoměrně mezi počet oddílů, který nadefinujete.
Doporučujeme, abyste kusovníky nakonfigurovali ještě před zahájením kreslení. Kusovníky se řídí volbami, které nastavíte. Pokud změníte nastavení konfigurace kusovníků až po vytvoření kusovníků, projeví se v těchto kusovnících pouze změna nastavení výšky textu. Žádné další změny nastavení se ve stávajících kusovnících neprojeví.
