Rozdělí lineární nebo úhlovou kótu na dvě samostatné kóty.
Hledat
Souhrn
Příkaz ořízne vybranou kótu ve zvoleném bodě a vloží novou kótu od druhé vynášecí čáry vybrané kóty. Nová kóta je shodná s kótou vytvořenou příkazem AMPOWERDIM.
Poznámka: Příkaz AMDIMINSERT mění kóty definované 2 úsečkami na kóty definované 3 body a šikmé kóty na otočené kóty.
Seznam výzev
Zobrazí se následující výzvy.
- Vyberte základní kótu

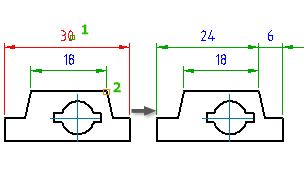

- Určuje lineární nebo úhlovou kótu, kterou chcete rozdělit (na obrázku výše položka 1).
- Zadejte počátek vynášecí čáry
- Určuje počátek vynášecí čáry nové kóty (na obrázku výše položka 2).
