Technický náhled 3D grafiky

Tato verze obsahuje technický náhled zcela nového 3D meziplatformního grafického systému, který je vyvinut pro aplikaci AutoCAD, a to s využitím všech sil moderních grafických procesorů a vícejádrových procesorů, aby nabídly plynulé prostředí navigace u mnohem větších výkresů než v předchozích verzích.

Tento technický náhled je ve výchozím nastavení vypnutý. Když je tato možnost zapnuta, moderní grafický systém převezme výřezy pomocí vizuálního stylu Stínovaný. Moderní grafický systém může případně nahradit stávající 3D grafický systém. Než to dokončíme, chceme, abyste to zkusili a dali nám zpětnou vazbu.

Zpětná vazba

Pokud máte zpětnou vazbu týkající se chybějící funkce, bez které nemůžete žít, setkáváte se s chybami, máte méně než plynulou navigaci nebo interakci bez ohledu na velikost modelu, dejte nám vědět. Rádi bychom slyšeli vaši zpětnou vazbu o tomto technickém náhledu.

Zpětnou vazbu poskytněte v komunitě Autodesk Feedback Community: https://feedback.autodesk.com

Poznámka: Protože je tato funkce technickým náhledem, detaily a funkce se mohou změnit.

Požadavky

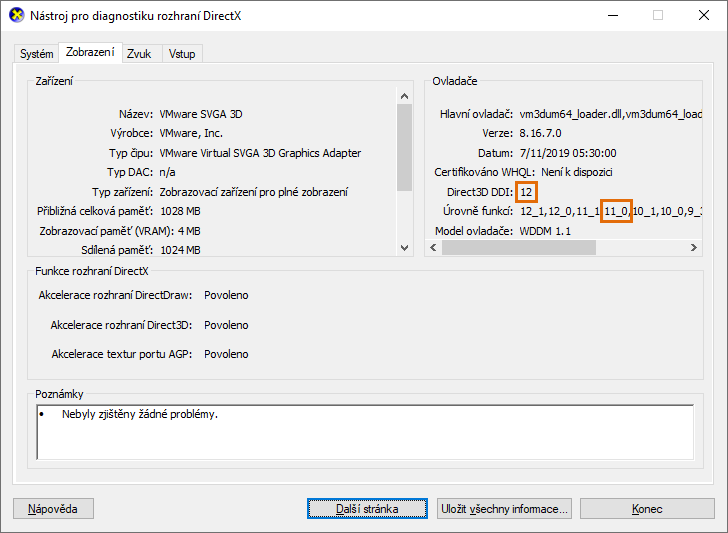

Moderní grafický systém vyžaduje hardware a software podporující rozhraní DirectX 12. Minimální úroveň prvku DirectX 12 je 11_0. Tyto požadavky můžete ověřit spuštěním příkazu DXDIAG v nabídce Start systému Windows. Toto je příklad systému, který splňuje požadavky:

Aktivace a deaktivace

Technický náhled je ZAPNUTÝ a VYPNUTÝ se systémovou proměnnou 3DTECHPREVIEW.

Důležité: Aby se změny projevily, je nutné restartovat aplikaci AutoCAD.

Ve výchozím nastavení je technický náhled VYPNUTÝ. Chcete-li jej zapnout ZAPNUTO, zadejte na příkazovém řádku následující příkaz:

Poté restartujte aplikaci AutoCAD.

Ve vizuálním stylu Stínovaný je v ovládacím prvku výřezu zobrazena ikona (GSF), která označuje, že je technický náhled aktivní a používá moderní grafický systém.

Omezení

Moderní grafický systém v současné době nepodporuje následující funkce:

• Rastrové obrázky
• Text TrueType
• Podpora širokých čar (např. tloušťky čar, široké křivky)
• Polopřímka/Přímka
• Typy a vzory čar
• Výběr napříč a nepravidelný výběr
• Editor bloků (EDBLOK)
• Zobrazení a výběr dílčí entity hran ve 3D objektech
• Výkresy uložené s aktivním stínovaným výřezem nebudou mít platný náhled

Je také omezen na stínované výřezy mimo výkresový prostor. Ve výkresovém prostoru používá výřez Stínovaný existující grafický systém.

Nové systémové proměnné

3DTECHPREVIEW – Určí, zda je 3D technický náhled zapnutý nebo vypnutý.
