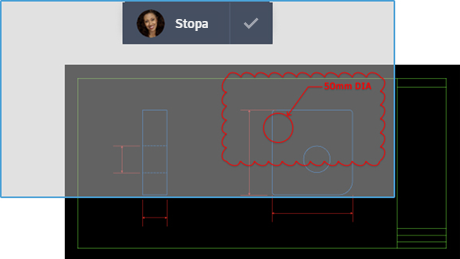

Funkce Stopa poskytuje bezpečný prostor pro spolupráci na výkresech a změnách ve webových a mobilních aplikacích AutoCAD bez rizika nechtěných změn ve stávajícím výkresu. Analogie stopy je virtuální, pauzovací papír pro spolupráci, který je umístěn na výkrese, což spolupracovníkům umožňuje přidávat zpětnou vazbu přímo do výkresu.
Stopy si můžete vytvořit ve webové a mobilní aplikaci a potom sdílet nebo odeslat výkres spolupracovníkům, aby mohli stopu a její obsah zobrazit.
Funkce se mírně liší v závislosti na používané verzi aplikace. Zatímco můžete stopy zobrazovat ve stolních, webových nebo mobilních aplikacích, vytvářet nebo upravovat stopy můžete pouze při používání webu a mobilu.
Nové příkazy
STOPA – Otevře a spravuje stopy z příkazového řádku.
STOPAVZADU – Zobrazí hostitelský výkres s úplnou sytostí, zatímco ztlumí geometrii stopy.
STOPAVPOPŘEDÍ – Zobrazí aktivní stopu s plnou sytostí, zatímco ztlumí geometrii hostitelského výkresu.
ZAVŘIPALETUSTOPY – Zavře paletu Stopa.
OTEVŘIPALETUSTOPY – Otevře paletu Stopa, na které můžete zobrazit a spravovat stopy v aktuálním výkresu.
Nové systémové proměnné
TRACECURRENT – Pokud je systémová proměnná TRACEMODE = 1 nebo 2, zobrazí se název aktivní stopy.
TRACEDISPLAYMODE – Označí, zda je při aktivní stopě zobrazen efekt pauzovacího papíru (v popředí) nebo ne (v pozadí).
TRACEFADECTL – Řídí míru útlumu, když je proměnná TRACEMODE aktivní. Toto nastavení má vliv pouze na objekty, které nejsou upravovány – geometrii hostitelského výkresu nebo geometrii stopy.
TRACEMODE – Označí, zda je stopa aktivní a který režim je aktuální –·úprava nebo zobrazení.
TRACEOSNAP – Určí, zda se při zobrazení stopy použije uchopení objektů na geometrii stopy.
TRACEPALETTESTATE – Vypíše, zda je paleta Stopa otevřena nebo zavřena.
TRACEPAPERCTL – Řídí neprůhlednost efektu pauzovacího papíru. Čím nižší číslo, tím průhlednější je pauzovací papír.
