Cvičení 3: Vytvoření křižovatky s existující geometrií

V tomto cvičení použijete existující odsazení trasy a profily hlavní komunikace k vytvoření křižovatky a následnému přidání nové křižovatky ke stávajícímu koridoru hlavní komunikace.

Pracovní postup, který je předveden v tomto cvičení, je užitečný tehdy, když potřebujete vytvořit několik křižovatek podél jediného koridoru. Definujete geometrii odsazení hlavní komunikace a potom ji použijete pro další křižovatky.

Zadání umístění křižovatky a hlavní komunikace

1. Otevřete výkres Intersection-Create-3.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje křižovatku dvou tras, Silnice A a Silnice C. Odsazení trasy existuje na obou stranách Silnice A a severně od Silnice C se nachází již existující křižovatka.

2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Křižovatky Vytvořit křižovatku Hledat.

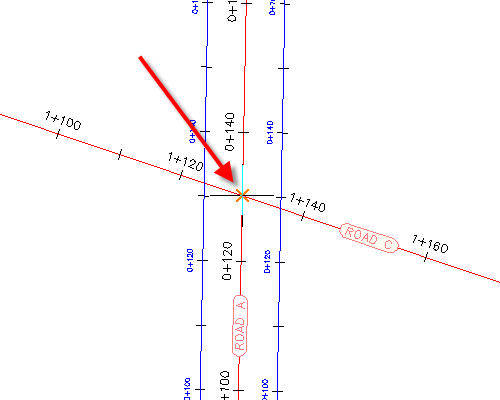

3. Ve výkresu klikněte na bod křižovatky tras Silnice A a Silnice C.

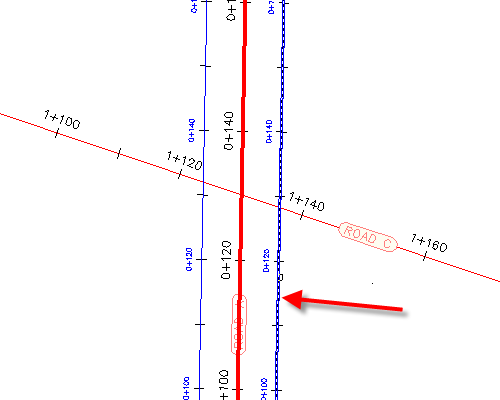

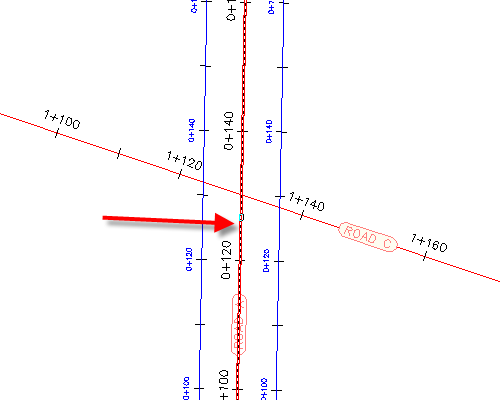

4. Klepněte na trasu Silnice A a zadejte ji jako hlavní komunikaci.


Zadání parametrů spádu koridoru

1. V průvodci Vytvořit křižovatku vyberte na stránce Obecné v části Typ protínajícího koridoru možnost Zachován vrchol vozovky hlavní komunikace.
2. Klepněte na tlačítko Další.

Zadání parametrů horizontální geometrie

1. Na stránce Detaily geometrie klikněte na možnost Parametry odsazení.
2. V dialogovém okně Parametry odsazení v části Hlavní komunikaceDefinice trasy levého odsazení vyberte pro položku Použít existující trasu možnost Ano.
3. Chcete-li zadat název trasy, klikněte na položku.
4. V dialoguNázev odsazené trasy křižovatky klikněte na možnost .

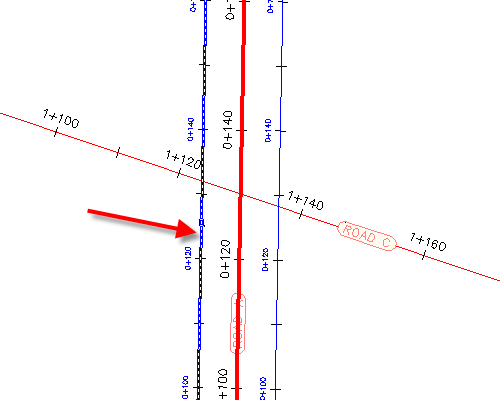

5. Ve výkresu vyberte odsazení trasy na levé straně trasy Silnice A.

6. Klepněte na tlačítko OK.
7. V dialogovém okně Parametry odsazení křižovatky zopakujte pro Definici trasy pravého odsazení kroky 2 až 6 pro odsazení trasy, která je na pravé straně trasy Silnice A.

8. Klepněte na tlačítko OK.
9. Na stránce Detaily geometrie klikněte na možnost Parametry zaoblení krajnice.

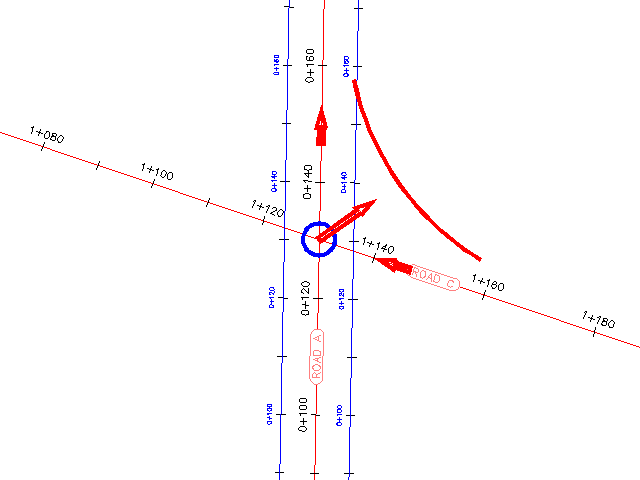

   Výchozí parametry pro první úsek křižovatky se zobrazí v dialogovém okně Parametry zaoblení krajnice křižovatky. Ve výkresu je zvýrazněn první kvadrant a šipky označují směr příchozího a odchozího provozu.


10. V dialogovém okně Zaoblení krajnice křižovatky vyberte v části Úsek křižovatky možnost JV – kvadrant.
11. JV kvadrant – zaškrtněte políčko Rozšířit odbočovací pruh na vjezdu.
12. V úseku křižovatky vyberte možnost SZ – kvadrant.
13. SZ kvadrant – zaškrtněte políčko Rozšířit odbočovací pruh na vjezdu.
14. Klepněte na tlačítko OK.
15. V průvodci Vytvořit křižovatku musí být zaškrtnuté políčko Vytvořit profily odsazení a zaoblení krajnice.
16. Klepněte na tlačítko Další.

Zadání parametrů vertikální geometrie

1. Na stránce Detaily geometrie klikněte v části Profily odsazení a zaoblení krajnice na možnost Parametry sklonu pruhu.
2. V dialogu Parametry sklonu křižovatky jízdních·pruhů vyberte v části Hlavní komunikaceDefinice trasy levého odsazení v poli Použít existující trasu možnost Ano.
3. Chcete-li zadat název profilu, klikněte na tlačítko .
4. V dialogu Název odsazené trasy křižovatky vyberte možnost Komunikace A - -2,000 %.
5. Klepněte na tlačítko OK.
6. V dialogu Parametry odsazení křižovatky zopakujte kroky 2 až 5 pro možnost Definice profilu pravé hrany a proveďte tak přiřazení odsazení profilu, který je na pravé straně trasy Komunikace A. V položce Definice profilu pravé hranyNázev profilu použijte profil Komunikace A - -2,000 % (1).
7. Klepněte na tlačítko OK.

Zadání parametrů koridoru

1. Na stránce Oblasti koridoru zadejte následující možnosti.
   • Vytvořit koridory v oblasti křižovatky: Zaškrtnuto
   • Přidat k existujícímu koridoru: Zaškrtnuto, Koridor – (1)
   • Vyberte povrch pro svahování: Existující terén
2. V části Vyberte sadu šablon typických řezů k importu klikněte na tlačítko Procházet.
3. V dialogu Vybrat soubor sady šablon typických řezů přejděte do složky Assemblies.
4. Vyberte soubor _Autodesk (Metric) Assembly Sets.xml Klepněte na možnost Otevřít.
5. Klepněte na možnost Vytvořit křižovatku.

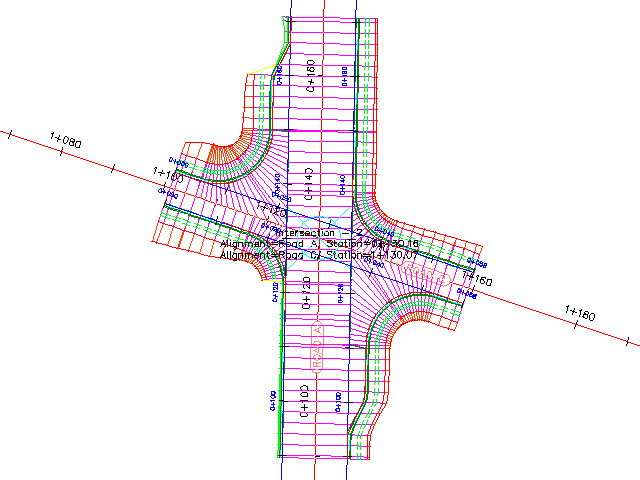

   Vytvoří se křižovatka a v oblasti křižovatky nové oblasti koridoru.

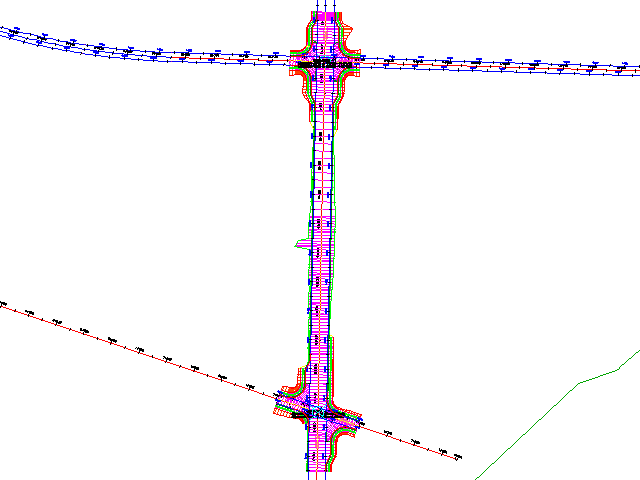

Dále si podrobně projděte: Chcete-li rozšířit koridor mezi těmito dvěma křižovatkami, přidejte oblast koridoru mezi tyto dvě křižovatky.

Chcete-li pokračovat dalším výukovým programem, přejděte k části Úpravy křižovatek.
