V tomto cvičení vytvoříte koridor pomocí existující vertikální a horizontální geometrie. Upravíte koridor v oblasti křižovatky a potom se podrobně seznámíte s nástroji pro opětovné vytváření oblasti koridoru.
Vytvoření koridoru v oblasti křižovatky
- Otevřete výkres Intersection-Edit-Corridor.dwg, který se nachází ve složce výkresů výukových programů.

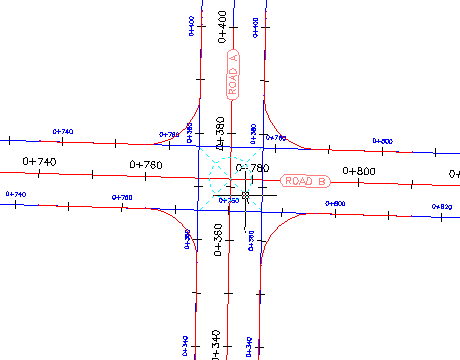

V tomto výkresu se nachází křižovatka hlavní komunikace (Silnice A) a vedlejší komunikace (Silnice B). Ve výkresu nejsou aktuálně žádné koridory ani šablony typických řezů.
- Vyberte značku křižovatky.
- Klepněte na kartu
Hledat.
Zobrazí se dialogové okno Oblasti koridoru křižovatky.
- V části Vyberte povrch pro svahování vyberte možnost Existující terén.
- V části Použít sadu šablon typických řezů klikněte na tlačítko Procházet.
- V dialogu Vybrat soubor sady šablon typických řezů přejděte do složky .
- Vyberte soubor _Autodesk (Metric) Assembly Sets.xml Klepněte na možnost Otevřít.
- Klepněte na možnost Znovu vytvořit.

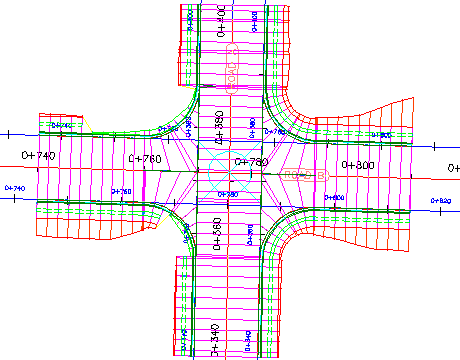

V oblasti křižovatky se zobrazí koridor.
Úprava vlastností koridoru
- V Prostoru nástrojů rozbalte na kartě Prospektor kolekce Koridory a
Křižovatky.
Pokud bude kterýkoli z objektů v těchto kolekcích
zastaralý, klikněte na objekt pravým tlačítkem myši a vyberte příkaz Přebudovat.
- Vyberte koridor, který se nachází v oblasti křižovatky.

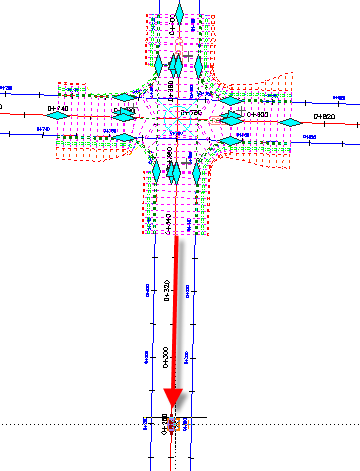

- Vyberte uzel
, který je v dolní části křižovatky. Přetáhněte uzel dolů. Kliknutím umístěte uzel dále na jih.
- Klepněte na Hledat .
- V dialogu Vlastnosti koridoru klikněte na kartě Parametry na možnost
Vybrat oblast z výkresu.

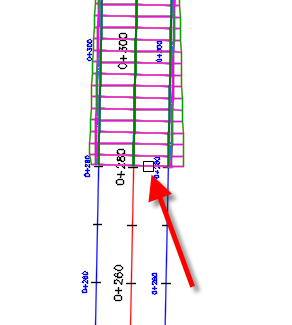

- Ve výkresu klikněte na dolní část koridoru.
Zadaná oblast bude zvýrazněna v dialogovém okně Vlastnosti koridoru.
- Ve zvýrazněném řádku klikněte ve sloupci Frekvence na tlačítko
.
- V dialogu Četnost použití šablon typických řezů zadejte v části Použít šablonu typických řezů následující parametry:
- Podél tečen: 10
- Podél oblouků: V přírůstku
- Přírůstek oblouku: 5
- Podél přechodnic: 5
- Krok u výškových oblouků: 5
- Dvakrát klikněte na tlačítko OK.
- V dialogu Vlastnosti koridoru – přebudovat klikněte na tlačítko Přebudovat koridor.

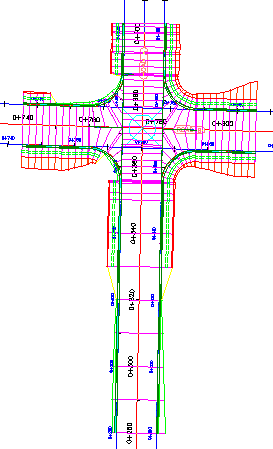

Koridor bude znovu vytvořen. Koridor jde dále na jih. V prodloužené oblasti budou šablony typických řezů dále od sebe než v oblastech křižovatky.
Znovu vytvořit oblasti koridoru
- Vyberte značku křižovatky.
- Klepněte na kartu Hledat.
- V části Vyberte povrch pro svahování vyberte možnost Existující terén.
- V dialogu Oblasti koridoru křižovatky klikněte v části Použít sadu šablon typických řezů na tlačítko Procházet.
- V dialogu Vybrat soubor sady šablon typických řezů přejděte do složky Assemblies.
- Vyberte soubor _Autodesk (Metric) Assembly Sets.xml Klepněte na možnost Otevřít.
Jedná se o šablonu typických řezů, kterou jste použili k vytvoření koridoru. V dialogovém okně Oblasti koridoru křižovatky je však možné zadat další šablony typických řezů nebo jednotlivé šablony typických řezů, pomocí kterých má být vytvořen koridor.
- Klepněte na možnost Znovu vytvořit.
Koridor bude znovu vytvořen. Všimněte si, že úpravy, které jste provedli u základny Silnice A, včetně četností šablon typických řezů a počátečního staničení oblasti, se vrátily k původnímu nastavení. Stalo se to proto, že byl koridor znovu vytvořen pomocí parametrů, které byly původně zadány během procesu vytvoření křižovatky. Když znovu vytvoříte koridor z objektu křižovatky, nezůstanou zachovány úpravy, které byly provedeny u koridoru v oblasti křižovatky.
Poznámka:Na oblasti koridoru, které jsou mimo rozsahy křižovatky, nemá vliv příkaz Znovu vytvořit oblasti koridoru.
