Cvičení 2: Úpravy odsazené trasy

V tomto cvičení se podrobně podíváte na nástroje pro úpravy odsazení tras.

Nástroje pro úpravu geometrie, které jsou k dispozici pro odsazení trasy, závisí na tom, zda je trasa statická nebo dynamická. Pokud je odsazení trasy dynamicky propojené s nadřazeným odsazením osy trasy, potom není možné geometrii odsazení trasy upravit. Pokud je odsazení trasy statické, můžete použít nástroje na panelu nástrojů Nástroje pro směrový návrh.

Karta Parametry odsazení je k dispozici v dialogovém okně Vlastnosti trasy. Z tohoto umístění můžete měnit parametry, jako je jmenovitá hodnota odsazení a počátek a konec staničení.

Toto cvičení navazuje na část Cvičení 1: Vytváření odsazení tras.

Podrobné seznámení s geometrií odsazení trasy

1. Otevřete výkres Align-6B.dwg, který se nachází ve složce výkresů výukových programů.

   Výkres obsahuje povrch a osu trasy se dvěma odsazeními trasy.

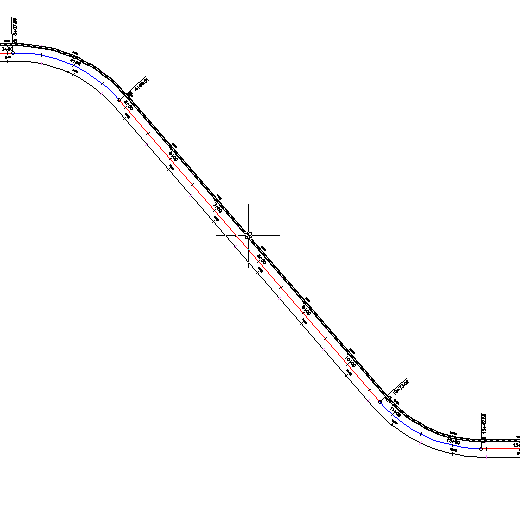

2. Vyberte levé odsazení trasy.

3. Klikněte na kartu Trasa odsazení panel Upravit Editor geometrie Hledat.

   Na panelu Nástroje pro směrový návrh není většina nástrojů k dispozici, protože je geometrie odsazení trasy dynamicky spojená s nadřazenou trasou. Pohled Entity tras a okno Parametry návrhu trasy můžete použít k zobrazení parametrů dynamického odsazení trasy, hodnoty však nemůžete změnit.

Úpravy parametrů odsazení trasy

1. Klikněte na kartu Trasa odsazení panel Upravit rozevírací seznam Vlastnosti trasy Vlastnosti trasy Hledat.
2. V dialogovém okně Vlastnosti trasy rozbalte na kartě Informace seznam Typ.

   Odsazení trasy můžete změnit na libovolný typ v tomto seznamu. Pokud však změníte typ trasy, nebude trasa dynamicky propojena s osou trasy.

3. Stiskněte klávesu Esc.
4. Klepněte na kartu Parametry odsazení.

   Tato karta slouží k upřesnění návrhu odsazení trasy. Pokud nechcete, aby odsazení trasy reagovalo na změny v nadřazené geometrii trasy, použijte seznam Režim aktualizace k nastavení trasy na statickou.

   Poznámka:

   Karta Parametry odsazení se zobrazí v dialogovém okně Vlastnosti trasy pouze pro odsazení trasy.

5. Zadejte následující parametry:
   • Jmenovitá hodnota odsazení: -24,0000
   • Koncové staničení: 10+00
6. Klepněte na tlačítko OK.

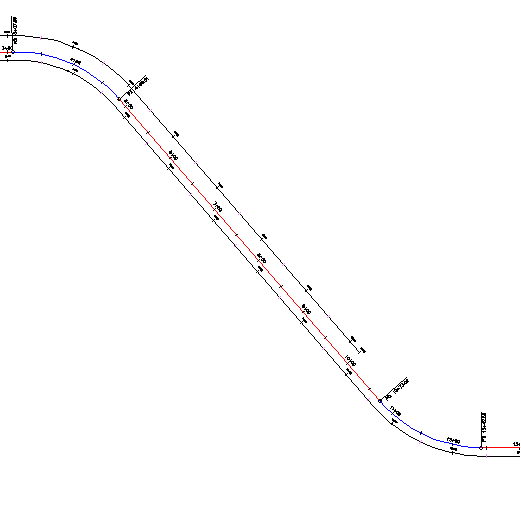

   Odsazení trasy nyní končí ve staničení 10+00 a má dvojnásobnou velikost oproti odsazení trasy na opačné straně osy trasy.



Dále si podrobně projděte: Vyzkoušejte si použití uzlů osy trasy. Všimněte si, že současně se změnou geometrie osy trasy se automaticky aktualizuje geometrie odsazení trasy.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Přidání rozšíření k trase osy.
