Úprava oblouků návrhové linie

Pomocí příkazu Upravit křivku upravte poloměr oblouků návrhové linie (nebo polygonu zaměření).

Při změně poloměru je zobrazen nový oblouk a existující oblouk je označen přerušovaným zvýrazněním.

1. Klikněte na kartu Upravitpanel Upravit geometriiUpravit oblouk Hledat.
2. Vyberte oblouk k úpravě. Oblouk je zvýrazněn a zobrazí se body.
3. V dialogu Upravit oblouk návrhové linie upravte oblouk. Pomocí pole pro úpravy Poloměr zadejte poloměr.
4. Pomocí možnosti Zachovat tečnu můžete řídit stav tečnosti oblouku.

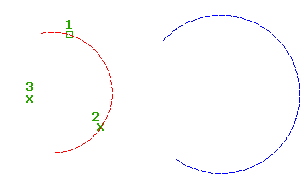

   Křivka je zvýrazněna a počáteční, střední a koncový bod oblouku se zobrazuje se symboly.

   V případě změny poloměru po nastavení tečnosti oblouku k segmentům na některé ze stran je tečnost zachována. Před klepnutím na tlačítko OK v dialogu Upravit křivku návrhové linie se zobrazí nový oblouk. Současně zůstane existující oblouk viditelný a je zvýrazněn přerušovanou čarou.



   Pokud oblouk nemá nastavenu tečnost, zůstává počáteční a koncový bod konstantní.

   Jestliže oblouk nemá nastavenu tečnost, je počáteční a koncový bod oblouku v případě změny poloměru zachován.



   Pokud křivka nemá nastavenu tečnost, je aktivováno tlačítko Zachovat tečnu. Jestliže toto tlačítko přepnete, křivka bude upravena tak, aby sloužila jako tečna k sousedícím segmentům. Je-li křivka tečnou, tlačítko je neaktivní.

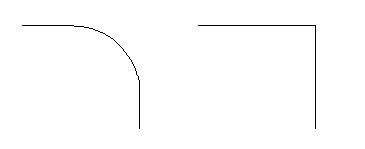

   Poznámka: Pokud je vybrána možnost Odstranit, segmenty na jedné ze stran křivky jsou rozšířeny na vrchol směrového polygonu.


   Rozšíření segmentů na vrchol směrového polygonu
