Nalezení a oprava křížících se povinných spojnic na povrchu

1. Klikněte na kartu Analyzovat panel Data terénuVyřešit křížení povinných spojnic Hledat.
2. V poli Dynamické zadání nebo na příkazovém řádku určete místo, v němž se mají vyhledat křížící se povinné spojnice: Zeměměřická databáze, Polygon nebo Povrch.
3. V pohledu Křížení povinných spojnic, který se zobrazí, si prohlédněte seznam protínajících se povinných spojnic:

   Povinná spojnice 1	Povinná spojnice 2	X	Y	Výškový rozdíl
   Sklony	Nezpevněná cesta	2449329,6678’	6934649,2363’	-2,498'
   Sklony	Štěrková cesta	2449426,7324 '	6934651,3785’	3,604'

4. Chcete-li si zobrazit křížící se povinné spojnice ve výkresu, označte položku v seznamu a klepněte na možnost Zoom na.
   Poznámka: Pokud je vybrána možnost Auto zoom, je průsečík vybrané dvojice povinných spojnic automaticky umístěn do středu zobrazení a přiblížen.

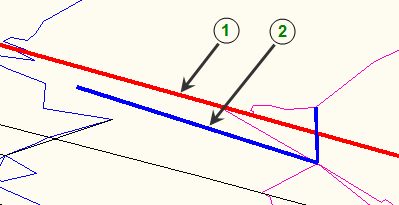

   Povinná spojnice s menší výškou (1) se zobrazí červenou barvou. Modrou barvou je zobrazena povinná spojnice s větší výškou (2).


5. Opravu chyb povinných spojnic proveďte některým z následujících úkonů:
   • Chcete-li vyřešit výškové rozdíly křížících se povinných spojnic, v poli Rozlišení křížení určete možnost pro výšku (vyšší, nižší, průměr nebo nová výška), která se použije u všech průsečíků dvojic povinných spojnic.
   • Chcete-li vyřešit chyby týkající se délky povinných spojnic, klepněte na možnost Ořezat a proveďte ořezání segmentu povinné spojnice podle pokynů na obrazovce.
6. Klepnutím na tlačítko náhled Křížící se povinné spojnice zavřete.
