Úpravy tras pomocí uzlů

K použití uzlů na úpravu pevné tečny

1. Ve výkresu klepněte na trasu obsahující pevnou tečnu.

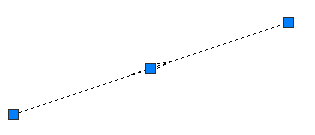

   Uzly pro pevnou tečnu se dvěma průchozími body:


2. Pomocí uzlů úsečku upravte:
   • Koncovými uzly můžete upravit délku úsečky a průchozí bod.
   • Použijte střední uzel k posunutí umístění úsečky.

K použití uzlů k úpravě pevného oblouku se třemi průchozími body

1. Ve výkresu klepněte na trasu obsahující pevný oblouk procházející třemi body.

   Uzly pro pevný oblouk se třemi průchozími body:


2. Posuňte kterýkoliv uzel ke změně průchozího bodu, což změní poloměr oblouku.

Použíití uzlů k úpravě pevného oblouku se středem a poloměrem

1. Ve výkresu klikněte na trasu, která obsahuje pevný oblouk se středem a poloměrem.

   Uzly na pevném oblouku se středem a poloměrem:


2. Pomocí uzlů oblouk upravte:
   • Přesunutím trojúhelníkového uzlu změníte poloměr.
   • Přesunutím středového uzlu změníte střed kružnice.
   • Přesunutím kruhového uzlu na kružnici změníte průchozí bod.

Použití uzlů k úpravě pevného oblouku se středem a průchozím bodem

1. Ve výkresu klepněte na trasu, která obsahuje pevný oblouk se středem a průchozím bodem.

   Uzly pro pevný oblouk se středem a průchozím bodem:


2. Pomocí uzlů oblouk upravte:
   • Přesunutím středového uzlu změníte střed kružnice.
   • Přesunutím uzlu na kružnici změníte průchozí bod.

Použití uzlů k úpravě pevných nebo plovoucích protínajících se úseček

1. Ve výkresu klepněte na trasu, která obsahuje buď pevnou nebo plovoucí tečnu.

   Uzel vrcholu směrového polygonu, kde se spojují koncové body pevných nebo plovoucích tečen:


2. Posuňte uzel vrcholu polygonu v kterémkoliv směru k úpravě sdílených koncových bodů dvou úseček.

K použití uzlů k úpravě plovoucí tečny s průchozím bodem.

1. Ve výkresu klepněte na trasu, která obsahuje plovoucí tečnu s průchozím bodem.

   Uzly pro plovoucí tečnu s průchozím bodem:


2. Posuňte čtvercový uzel k úpravě koncového bodu úsečky.

K použití uzlů k úpravě plovoucí tečny připojené ke konci entity

1. Ve výkresu klepněte na trasu, která obsahuje plovoucí tečnu, připojenou k entitě.

   Uzly pro plovoucí tečnu, připojenou k entitě:


2. Přesunutím trojúhelníkového uzlu změníte délku úsečky.
   Poznámka: Nemůžete posunout trojúhelníkový uzel do uzlu na začátku úsečky. Úsečky s nulovou délkou nejsou dovoleny.

K použití uzlů k úpravě plovoucího oblouku s průchozím bodem a poloměrem

1. Ve výkresu klepněte na trasu, která má plovoucí oblouk s průchozím bodem a poloměrem.

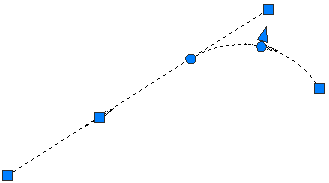

   Uzly pro plovoucí oblouk s průchozím bodem:


2. Pomocí uzlů oblouk upravte.
   • Posunutí prvního kruhového uzlu, umístěného v PC/PT bodu oblouku, přemístí bod napojení oblouk-tečna (PT). Tento uzel použijte k vytvoření složeného nebo zvratného oblouku s jiným obloukem připojeným ke stejné entitě.

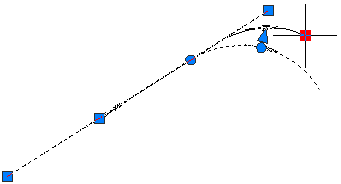

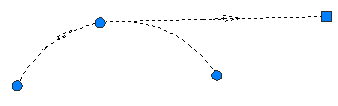

     Změna oblouku pomocí uzlu PC/PT:

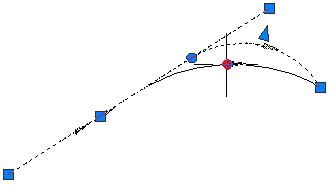

   • Přesun druhého kruhového uzlu, umístěného ve středním bodu oblouku, upraví poloměr a přitom změní průchozí bod.

     Změna oblouku pomocí středního bodu oblouku:


   • Přesun čtvercového uzlu na konci oblouku změní průchozí bod oblouku a přitom zachová poloměr oblouku.

     Změna oblouku pomocí koncového uzlu:


   • Přesun trojúhelníkového uzlu změní poloměr a přitom zachová průchozí bod.

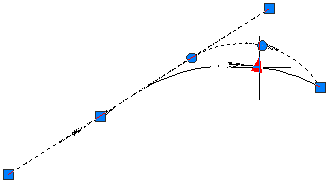

     Změna oblouku pomocí uzlu poloměru:



K použití uzlů na úpravu plovoucího oblouku, připojené ho ke konci entity s průchozím bodem

1. Ve výkresu klepněte na trasu, která obsahuje plovoucí oblouk, připojený ke konci entity s průchozím bodem.

   Uzly pro plovoucí oblouk, připojený ke konci entity s průchozím bodem:


2. Posuňte kruhový uzel ke změně průchozího bodu na konci oblouku. Při přesunu průchozího bodu dojde rovněž ke změně poloměru.

K použití uzlů k úpravě volného oblouku podle poloměru

1. Ve výkresu klepněte na trasu, která má volný oblouk. Posuňte kterýkoliv bod k úpravě poloměru oblouku.

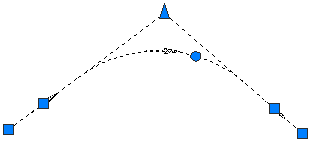

   Uzly pro změnu poloměru oblouku:


2. Pomocí uzlů oblouk upravte:
   • Přesunutím kruhových uzlů podél entit tečen do přilehlých bodů PC/PT na opačné straně stejné tečny vytvoříte protisměrné nebo složené řešení.

     Uzly koncových bodů pro přetažení počátku nebo konce oblouku podél entity připojení:


   • Přesunutím kruhového uzlu uprostřed upravíte průchozí bod a poloměr oblouku. Přesunutím trojúhelníkového uzlu upravíte poloměr oblouku se zachováním průchozího bodu. Přesunutím obou těchto uzlů můžete vytvořit oblouk o méně nebo více než 180 stupních.

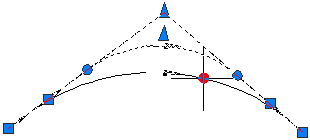

     Změna poloměru na méně než 180 stupňů:

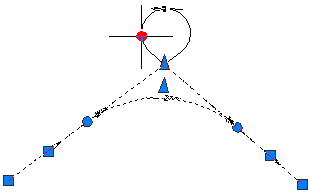

     Změna poloměru na více než 180 stupňů pomocí kruhového uzlu průchozího bodu.

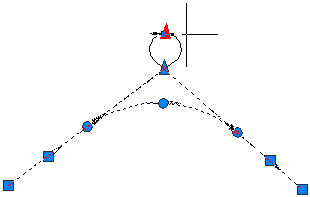

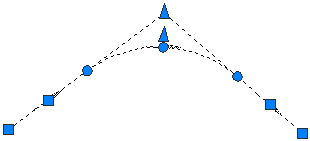

     Změna poloměru na více než 180 stupňů pomocí trojúhelníkového uzlu poloměru:



K použití uzlů k úpravě volného oblouku s průchozím bodem.

1. Ve výkresu klikněte na trasu s volným obloukem a průchozím bodem.

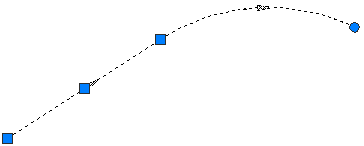

   Uzly pro volný oblouk s průchozím bodem:


2. Posuňte kruhový uzel ke změně průchozího bodu oblouku. Tento průchozí bod je zachován, když upravujete připojené entity.
