V tlakové síti máte možnost rozdělit potrubí v potrubní trase nebo sloučit dvě potrubní trasy.
Rozdělení potrubí v potrubní síti, čímž vzniknou dvě samostatné potrubní trasy
- Vyberte potrubní trasu v tlakové síti. Otevře se karta Nástroje pro návrh tlakové sítě.
- Na kartě Nástroje pro návrh tlakové sítě klikněte na panel Upravit
Rozdělit potrubní trasu Hledat.

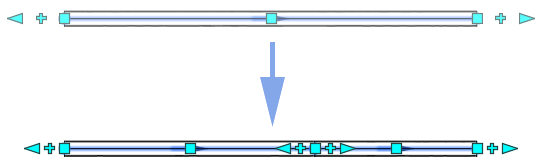

- Vyberte bod rozdělení v potrubní trase.
Potrubí se rozdělí na dvě samostatné potrubní trasy ve stejné tlakové síti.
- Pomocí uzlů potrubní trasy dále upravte výkres.
Sloučení dvou potrubních tras do jedné nezávislé potrubní trasy
- Vyberte potrubní trasu v tlakové síti. Otevře se karta Nástroje pro návrh tlakové sítě.
- Na kartě Nástroje pro návrh tlakové sítě klikněte na panel Upravit Sloučit potrubní trasy Hledat.
- Vyberte první potrubní trasu.
- Vyberte druhou potrubní trasu, kterou chcete sloučit s první.
Potrubní trasy se sloučí a umístí se potrubní tvarovka.
- Pomocí uzlů potrubní trasy dále upravte výkres.
Propojená potrubí lze sloučit pouze v případě, že mají spojené uzly vychýlení koncového bodu.
