Je možné provést výpočet průsečíku(ů) dvou oblouků, které jsou oba určeny existujícím středem a poloměrem.
Výpočet průsečíku dvou oblouků v příkazovém okně modulu Zaměření
- V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
- Klikněte na nabídku Křižovatky
Oblouk/Oblouk. - Zadejte identifikátor bodu pro střed prvního oblouku.
- Zadejte poloměr prvního oblouku.
- Zadejte identifikátor bodu pro střed druhého oblouku.
- Zadejte poloměr druhého oblouku.
- Zadejte jednu z následujících možností:
- N: Vybrat nejsevernější průsečík.
- S: Vybrat nejjižnější průsečík.
- E: Vybrat nejvýchodnější průsečík.
- W: Vybrat nejzápadnější průsečík.
- R: Vybrat nejbližší průsečík.
- F: Vybrat nejvzdálenější průsečík.
- 1: Vybrat průsečík 1.
- 2: Vybrat průsečík 2.
- A: Vybrat všechny průsečíky.
- P: Zvolit průsečík ukazovacím zařízením.
Výpočet průsečíku dvou oblouků pomocí příkazového jazyka modulu Zaměření
- V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na síť určenou k úpravám a klikněte na příkazové okno modulu Zaměření.
- Na řádku Příkaz zadejte:
ARCARC [bod 1] [poloměr 1] [bod 2] [poloměr 2]
Příklad příkazového řádku
NE 1 100 100
NE 2 200 200
ARCARC 1 100 2 200
! INTERSECTION # 1 NORTH:8,856217 EAST:141,143783
! INTERSECTION # 2 NORTH:141,143783 EAST:8,856217

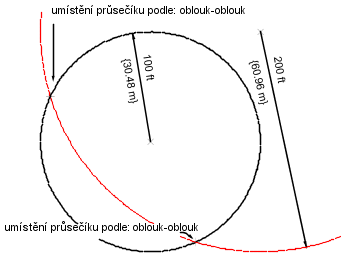

Průsečíky se nacházejí mezi obloukem o poloměru 100 se středem v Bodu 1 a obloukem o poloměru 200 se středem v Bodu 2.
Syntaxe příkazu
ARCARC [bod 1] [poloměr 1] [bod 2] [poloměr 2]
| Parametr | Definice |
|---|---|
| bod 1 | Číslo radiálního (středového) bodu 1. |
| poloměr 1 | Radiální vzdálenost pro první oblouk ve stopách nebo metrech. Radiální vzdálenost je délka úsečky od bodu poloměru k oblouku. |
| bod 2 | Číslo radiálního (středového) bodu 2. |
| poloměr 2 | Radiální vzdálenost pro druhý oblouk ve stopách nebo metrech. |
