Vytváření připojených tras

1. Klikněte na kartu Výchozí panel Vytvořit·projekt rozevírací seznam Trasa Vytvořit·připojenou·trasu Hledat.
2. Ve výkresu vyberte první trasu, kterou chcete připojit.
3. Vyberte druhou trasu, kterou chcete připojit.
4. Vyberte umístění připojené trasy.

   Ve výkresu se zobrazí dočasné grafiky.



5. Vyberte jiné umístění nebo stisknutím klávesy ENTER potvrďte aktuální umístění. Zobrazí se dialog Vytvořit·připojenou·trasu.
6. Klikněte na kartu Parametry a určete parametry připojené trasy. Zde je několik jedinečných možností pro připojené trasy:
   • Typ skupiny oblouků: Pomocí této možnosti můžete vybrat typ skupiny oblouků, kterou chcete vytvořit.
     • Kruhové zaoblení

     • Přechodnice-oblouk-přechodnice

     • Protisměrná přechodnice-přechodnice-oblouk-přechodnice

     • Protisměrná přechodnice-oblouk-přechodnice-přechodnice

     • Protisměrná přechodnice-přechodnice-oblouk-přechodnice-přechodnice

     • Složený kružnicový oblouk

   • Poloměr oblouku: Pomocí této možnosti můžete změnit výchozí poloměr připojené trasy pro všechny typy skupin oblouků kromě složeného kružnicového oblouku.
     Poznámka: Pokud budete chtít poloměr oblouku po vytvoření trasy změnit, můžete trasu upravit pomocí uzlu poloměru, případně můžete změnit poloměr na kartě Parametry·připojení v dialogu Vlastnosti·trasy.
   • Parametry oblouku/Parametry přechodnice: Kliknutím na tlačítko Procházet přejdete k nastavením oblouků a přechodnic v typu skupiny oblouků.

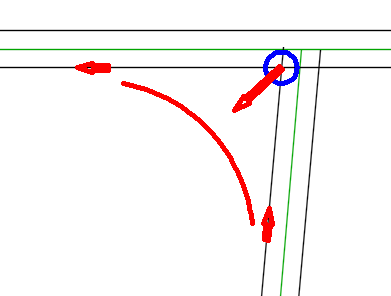

   • Úhel řešení: Pomocí této možnosti můžete určit, zda má být připojená trasa menší, nebo větší než 180 stupňů.
   • Odsazení: Pomocí těchto možností můžete určit odsazení od nadřazených tras.
   • Přesahy připojení: Pomocí těchto možností můžete u připojené trasy změnit výchozí přesahy připojení.
     Poznámka: Přesahy připojení musí být větší než 0.

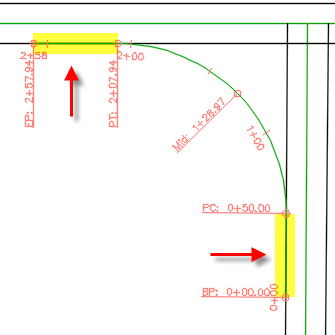

     V následujícím příkladu je ukázán výsledek v případě přesahu 50 stop. Připojená trasa se s existujícími trasami překrývá v délce 50 stop.

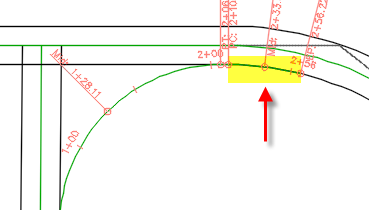

     Pokud k překrytí dochází v oblouku, bude překrývající se část připojené trasy kopírovat oblouk.



     Poznámka: Jestliže budete chtít hodnoty přesahu připojení po vytvoření trasy změnit, můžete překrývající se segmenty upravit pomocí uzlů.
   • Možnosti na kartě Připojený profil: Pomocí těchto možností můžete vytvořit profil připojené trasy mezi dvěma existujícími profily, které zadáte.
7. Chcete-li připojenou trasu a volitelný profil vytvořit, klikněte na tlačítko OK.
   Poznámka: Trasa bude vytvořena jako trasa křižovatkové větve. V případě potřeby ji můžete změnit na kartě Informace v dialogu Vlastnosti trasy.
8. Pokud jste se rozhodli vytvořit připojený profil, vytvořte pro něj ve výkresu zobrazení profilu.
