Dialog Vytyčovací body oblouku

Tento dialog slouží k výpočtu parametrů oblouku ze vstupu.

Poznámka: Chcete-li změnit jednotky použité v dialogu Vytyčovací prvky oblouku, použijte kartu Nastavení okolí v dialogu Nastavení výkresu. V části Úhel změňte hodnotu Formát na jednotky, které chcete použít. Další informace naleznete v části Určení okolních nastavení.

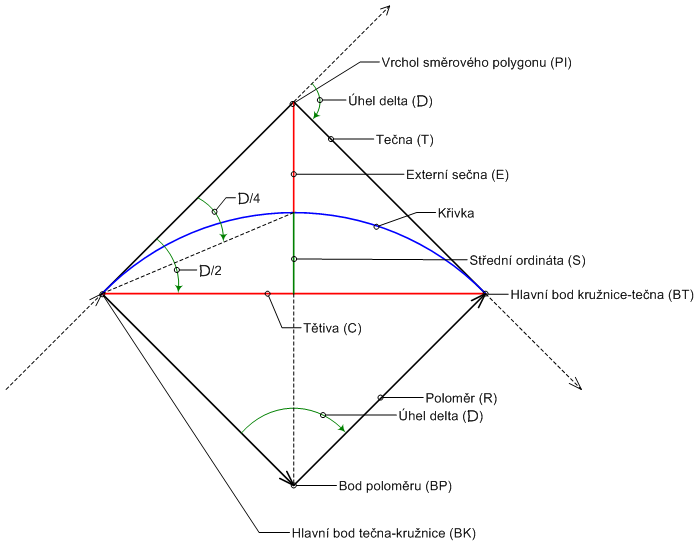

Na následujícím obrázku jsou uvedeny parametry oblouku, které používá aplikace Autodesk Civil 3D

Způsob definice oblouku

Určuje, zda bude způsob definice oblouku založen na oblouku nebo tětivě.

• Definice tětivy: Určuje, že je způsob definice oblouku založen na tětivě. Tuto možnost použijte, když je obloukem oblouk železnice. V případě oblouku železnice má způsob definice oblouku hodnotu úhlu ve středu kruhového oblouku přepjatého tětivou o velikosti 100 jednotek.
• Definice oblouku: Určuje, že způsob definice oblouku je založen na oblouku. Tuto možnost použijte, když je obloukem oblouk silnice. U oblouku silnice představuje způsob definice oblouku středový úhel přepínaný obloukem kružnice skládajícím se ze 100 jednotek.

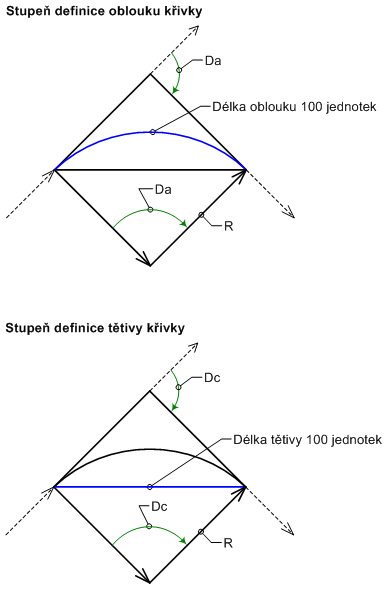

V následujícím obrázku vidíte způsobu definice oblouku pro oblouky a tětivy.

Fixní parametr

Určuje, se kterou vlastností zacházet při provádění výpočtů jako s pevně stanovenou.

• Poloměr: Určuje, že poloměr bude pevný.
• Středový úhel (alfa): Určuje, že středový úhel (alfa) bude pevný.

Stupeň křivosti

Určuje stupeň křivosti.

Středový úhel (alfa)

Určuje středový úhel oblouku. Tuto možnost nelze upravit, pokud je středový úhel (alfa) označen jako Fixní parametr.

Poloměr

Určuje poloměr oblouku. Tuto možnost nelze upravit, pokud je poloměr označen jako Fixní parametr.

Délka tečny

Určuje délku tečny oblouku.

Délka oblouku

Určuje délku oblouku.

Délka tětivy

Určuje délku tětivy oblouku.

Externí délka

Určuje externí délku sečny oblouku.

Vzepětí oblouku

Určuje délku střední ordináty oblouku.

Odešle aktuální hodnotu na příkazový řádek.

Volitelně vybere oblouk ve výkresu a zobrazí jeho hodnoty v kalkulátoru. Žádné úpravy provedené následně v kalkulátoru nebudou aktualizovány ve výkresu.
