Karta Obsah (dialog Vytvořit výhybku)

Pomocí karty Obsah můžete definovat typ výhybky, kterou chcete vytvořit, a další parametry.

Katalog obsahu

Určuje katalog, který se použije k vytvoření výhybky. Proveďte výběr v rozevíracím seznamu nebo kliknutím na položku zobrazte dialog Katalog výhybek, pomocí kterého můžete načíst jiný katalog. Tyto soubory jsou ve výchozím nastavení uloženy ve složce C:\ProgramData\Autodesk\C3D 2022\csy\Data\Railway Design Standards\Turnout\.

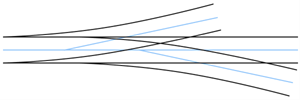

Typ výhybky

Určuje typ výhybky:

• Zjednodušené

• Rovnostranné

• Křížení

• Kombinované křížení

• Třísměrná výhybka


Filtr (úhlová tečna)

Určuje úhel výhybky. Menší úhly vytvářejí pozvolnější výhybky.

Model

Určuje model výhybky. Modely, které jsou pro daný úhel dostupné v souboru katalogu výhybek, se zobrazí v rozevíracím seznamu.

Směr

Určuje směr, buď dopředu, nebo dozadu, podle staničení trasy. Směr a stranu můžete po vytvoření výhybky upravit pomocí uzlu. Další informace naleznete v části Úprava železničních výhybek pomocí uzlů.

Strana

Určuje stranu trasy, buď levá, nebo pravá, podle staničení trasy. Stranu můžete po vytvoření výhybky upravit pomocí uzlu.

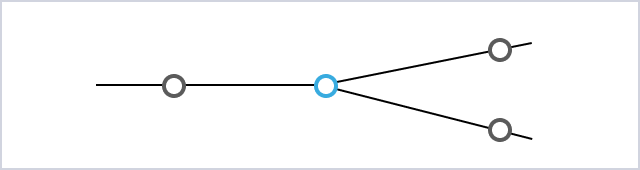

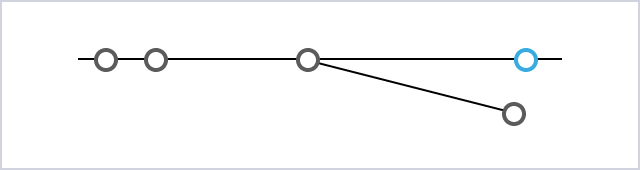

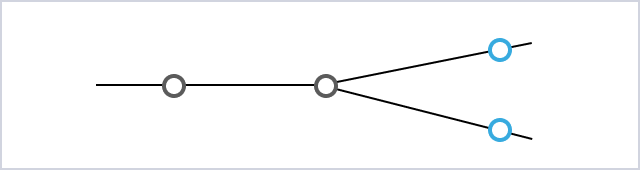

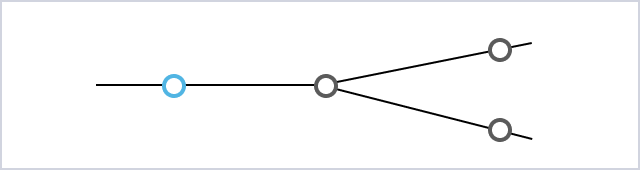

Bod vložení

Určuje bod vložení výhybky:

• Spoj přímé koleje
• Bod výměny
• Vrchol směrového polygonu
• Kořen srdcovky na hlavní koleji
• Kořen srdcovky na odbočné koleji

Typ výhybky	Spoj přímé koleje	Bod výměny	Vrchol směrového polygonu	Kořen srdcovky na hlavní koleji	Kořen srdcovky na odbočné koleji
Zjednodušené
Rovnostranné
Křížení
Kombinované křížení
Třísměrná výhybka

Parametry

Určuje další parametry výhybky:

• Návrhová rychlost
• Typ oblouku na výjezdu: Tyto hodnoty se liší v závislosti na tom, co je k dispozici v katalogu výhybek. Dostupné typy mohou být například Žádný, Přímý, Oblouk nebo Protisměrný oblouk.
• Prodloužit délku: Prodlouží délku přímé čáry o zadanou hodnotu za oblouk výjezdu.
