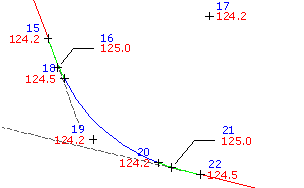

Příkaz V geometrii trasy slouží k vytvoření bodu v každém bodu geometrie na trase.
Geometrické body jsou hlavní body skupin tečna-kružnice (PC), kružnice-tečna (PT), přechodnice-oblouk (SC), oblouk-přechodnice (CS), tečna-přechodnice (TS), přechodnice-tečna (ST) a vrcholy směrového polygonu (PI).
Při vytváření bodů pomocí tohoto příkazu se nezobrazí výzva k zadání popisu, pokud má nastavení Vyzvat k zadání popisů – Vytváření bodů hodnotu Automaticky-Objekt. Hrubý a úplný popis bodu je přiřazen automaticky na základě typu vytvářeného bodu. Přiřazený popis se zobrazuje ve výkresu v případě, že aktuální styl popisku bodu obsahuje hrubý popis nebo textovou komponentu úplného popisu.
Následující tabulka popisuje popisky vrcholu trasy, které jsou vytvořeny, a popis, který jim je přiřazen na základě typu bodu:
|
Vytvořený popisek |
Definice |
|---|---|
|
ZT |
Začátek trasy |
|
VP |
Vrchol směrového polygonu |
|
VPK |
Vrchol směrového polygonu oblouku |
|
BT |
Bod napojení oblouk-tečna |
|
BZ |
Bod napojení tečna-oblouk (zakřivení) |
|
BPP |
Vrchol směrového polygonu přechodnice |
|
TP |
Průsečík tečna-přechodnice |
|
KP |
Průsečík oblouk-přechodnice |
|
PT |
Průsečík přechodnice-tečna |
|
SK |
Střed oblouku nebo bod poloměru |
|
KT |
Konec trasy |
Nastavení bodu, styly, hladiny, skupiny bodů a klíče popisu – to vše může ovlivnit způsob vytvoření bodu nebo jeho zobrazení ve výkresu.
