Ruční připojení železniční výhybky ke sloučené trase nebo profilu

Při vytváření výhybky můžete použít možnost na kartě Odbočná trasa v dialogu Vytvořit výhybku a sloučit odbočnou trasu výhybky s existující trasou.

Podobně můžete na kartě Profil vybrat možnost sloučení profilu odbočné trasy s existujícím profilem.

Po vytvoření výhybky nakreslením dalších entit tras a profilů možná budete potřebovat ručně propojit entity výhybky a sloučenou trasu a profil. Můžete to udělat pomocí příkazů k úpravě trasy a profilu.

Když například vytvoříte výhybku, mohou se entity v půdorysu zobrazit následujícím způsobem, přičemž odbočná trasa se prodlouží z výhybky vlevo a trasa, se kterou je sloučena, se nachází vpravo nahoře:

Pomocí příkazů k úpravě trasy můžete dané dvě trasy propojit, jak je znázorněno v následujícím příkladu:

Tip: Chcete-li zvětšit délku odbočné trasy, která je prodloužena z výhybky, použijte příkaz Vlastnosti aplikace AutoCAD a změňte hodnotu délky prodloužení na kartě Návrh.

Připojení odbočné trasy

1. Při vytváření výhybky zaškrtněte na kartě Odbočná trasa políčko Sloučit s existující trasou a určete trasu, se kterou chcete odbočnou trasu sloučit.
2. Po vytvoření výhybky klikněte ve výkresu na odbočnou trasu, kliknutím pravým tlačítkem zobrazte místní nabídku a vyberte možnost Upravit geometrii trasy.
3. V dialogu Nástroje pro směrový návrh trasy vyberte příkaz k úpravě trasy, například Volný oblouk.
4. Vyberte odbočnou trasu, poté vyberte sloučenou trasu a nakonec zadejte poloměr zaoblení.

Připojení odbočného profilu

Odbočný profil výhybky lze k jeho sloučenému profilu připojit pomocí podobného pracovního postupu, jen s výjimkou, že vyberete odbočný profil v zobrazení profilu, kliknete pravým tlačítkem a vyberete příkaz Upravit geometrii profilu.

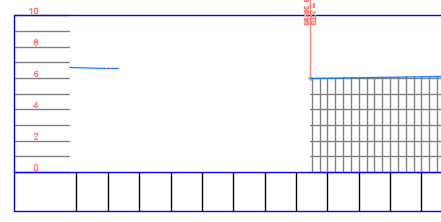

Když například postupujete podle výše uvedených kroků, mohou se entity výhybky v zobrazení profilu zobrazit následujícím způsobem, přičemž odbočný profil se nachází vlevo a profil trasy, se kterou je sloučen, se nachází vpravo:

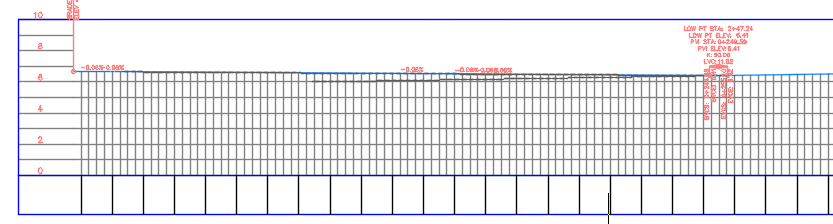

Po připojení entit pomocí volného výškového oblouku se profil zobrazí následovně:

1. Postupujte podle výše uvedených kroků a připojte odbočnou trasu ke sloučené trase.
2. V zobrazení profilu sloučené trasy vyberte profil odbočné trasy.
3. Kliknutím pravým tlačítkem zobrazte místní nabídku a klikněte na tlačítko Upravit geometrii profilu.
4. Vyberte příkaz úprav, například Volný výškový oblouk (kruhový).
5. Vyberte profil odbočné trasy, poté vyberte profil sloučené trasy a nakonec zadejte poloměr.
