Co je nového v pracovních postupech koridorů

Přečtěte si o vylepšeních pracovních postupů koridorů v aplikaci Civil 3D.

Co je nového ve verzi 2022.2

• Stanovování cílů koridoru bylo vylepšeno:
  • Byla přidána možnost Nastavit vše, která umožňuje nastavit všechny cíle povrchu najednou.


  • Uživatelské rozhraní pro cíle povrchů bylo změněno tak, aby umožňovalo výběr povrchu pomocí rozevíracího seznamu místo přepínacího tlačítka.


  • Byla přidána možnost dynamicky nastavit cílovou hladinu (aby se koridor aktualizoval, když jsou do cílové hladiny přidány nové objekty). Pokud je jako cíl vybrána celá hladina, lze do této hladiny následně přidat nové objekty, které budou dynamicky přidány jako cíle.

    Chcete-li aktualizovat koridor poté, co se změní nebo přidají objekty v hladině, je nutné použít jeden z následujících pracovních postupů:

    • Ve chvíli změny hladiny je nutné mít otevřený dialog Mapování cílů koridoru, nebo jej po změně hladiny musíte znovu otevřít.
    • Případně můžete spustit příkaz ForceUpdateCorridor nebo ForceUpdateAllCorridors, a vynutit tak přebudování koridoru a použití změn.
    • Pokud jsou ostatní aspekty koridoru zastaralé, což vyvolá zobrazení označení zastaralé položky u názvu koridoru ve stromu Prospektor, pak příkaz Přebudovat použije také změny z dynamické hladiny.
      Poznámka: Příkaz Přebudovat nemusí vždy fungovat podle očekávání, i když je koridor zastaralý a zobrazí se značka Zastaralé. Příkaz Přebudovat funguje pouze v případě, že se koridor stane zastaralým z důvodu změn ve stejném úseku nebo stejné základně.

    Další informace naleznete v části Dialog Mapování cílů.

  • Byla zvýšena efektivita použití filtrů v dialogu Mapování cílů.
    • Byla přidána podpora použití hvězdičky při vyhledávání klíčových slov ve filtrech.
    • Ve filtru byla přidána možnost s názvem Vybrat všechny výsledky vyhledávání, která slouží k automatickému výběru výsledků vyhledávání klíčových slov ve filtrech.
    • Ve filtru byla přidána možnost s názvem Přidat aktuální výběr do filtru, která zajistí, že se při vyhledávání pomocí klíčových slov nezruší existující výběr.
  • Byl vylepšen popisek nástroje, který se zobrazuje, když existují různé cíle. Nyní zobrazuje deset nastavených cílů. Pokud byly vybrány všechny objekty v hladině, hladina se v popisku zobrazí jako jeden objekt a její objekty se tam nezobrazí jeden po druhém.
• Koridory s návrhovými liniemi jako základnami nyní respektují umístění úseků uzamknutí geometrie, pokud je upravena geometrie 0+0 (proti směru), která změní staničení. Další informace o uzamknutí geometrie naleznete v části Karta Parametry (dialog Vlastnosti koridoru).
• Typ hranice koridoru s názvem Meze koridoru jako vnější hranice povrchu byl aktualizován tak, aby respektoval mezery mezi úseky koridoru. Následující obrázek znázorňuje hranici kolem tří úseků, mezi kterými jsou mezery.


  Další informace o tomto typu hranice naleznete v části Karta Hranice (dialog Vlastnosti koridoru).

Novinky ve verzi 2022.1

• Nově můžete u nových nebo existujících koridorů použít šablonu koridoru. Šablona koridoru je soubor DWT nebo DWG obsahující jeden nebo více koridorů, jejichž vlastnosti chcete použít u jiných nových nebo existujících koridorů.

  Můžete vybrat, který koridor v šabloně se má použít, a také můžete vybrat, jaké chcete použít povrchy koridoru, hranice a šrafování svahů.

  • Při vytváření nového koridoru můžete v dialogu Vytvořit koridor určit šablonu, která se má použít.
  • Chcete-li použít šablonu u existujícího koridoru, můžete použít nový příkaz s názvem Použít šablonu koridoru. Další informace naleznete v části Použití šablony u koridoru.
• Stanovování cílů koridoru bylo vylepšeno:

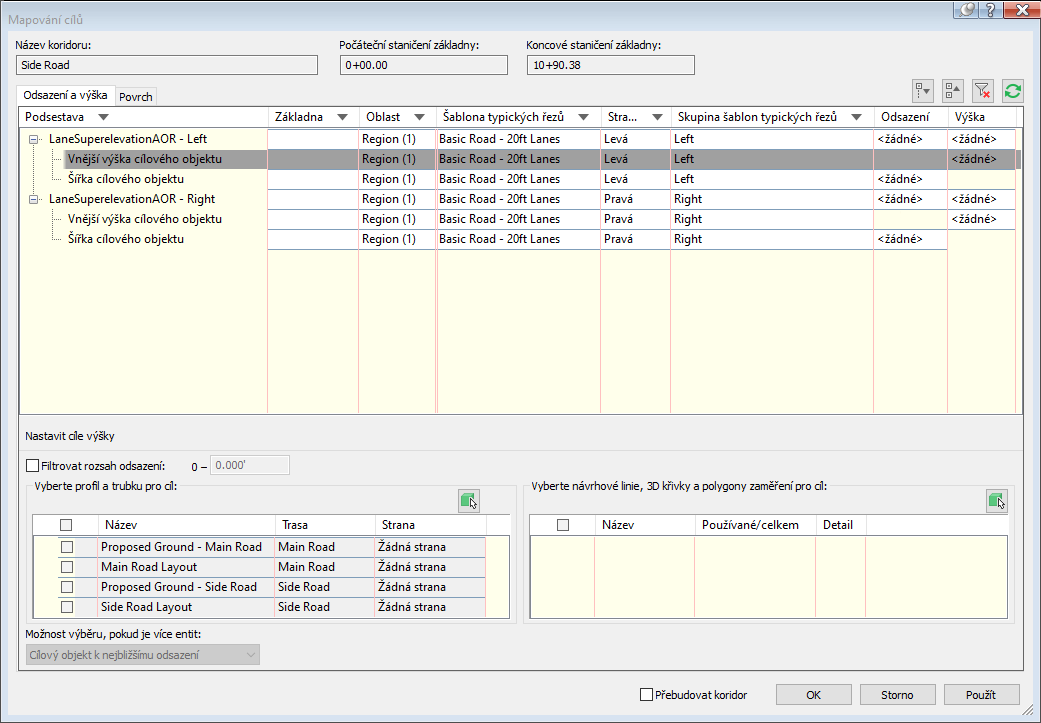

  • Dialog Mapování cílů koridoru byl vylepšen. Když nyní kliknete na buňku, která vyžaduje cíl, zobrazí se v dolní části dialogu ovládací prvky k určení cílů.

  • Aktualizovaný dialog Mapování cílů koridoru je nemodální, takže jej můžete ponechat otevřený i během provádění jiné práce. Dialog můžete připnout, aby zůstal rozbalený, nebo odepnout, aby se při přesunutí kurzoru mimo dialog zobrazil pouze jeho název.

  • Objekty jsou ve výkresu při nastavování cílů koridoru zvýrazněny.
    • Zvýrazňování bylo navrženo, aby se používalo spolu s nemodálním dialogem k identifikaci objektů, které jsou nastavovány jako cíle pro koridor.
    • Při výběru řádku podsestavy v dialogu Mapování cílů se daná podsestava modře zvýrazní v nadřazené šabloně typických řezů ve výkresu a v koridoru, který ji používá.
    • Při výběru řádku podsestavy v dialogu Mapování cílů se žlutě zvýrazní objekty, které byly přidány jako cíle.
    • Objekty, které lze vybrat jako cíle, jsou při výběru v seznamu zvýrazněny světle modrou barvou.
  • Byla přidána podpora filtrování podsestav v dialogu Mapování cílů. Kliknutím na záhlaví sloupce zobrazíte vyhledávací pole a zaškrtávací políčka, pomocí kterých můžete určit kritéria filtru.

  • Byla přidána podpora určení rozsahu zobrazení dostupných objektů při stanovování cílů.

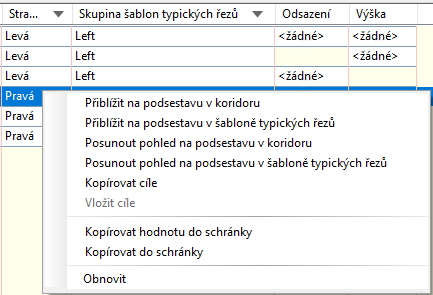

  • Pomocí příkazů v místní nabídce můžete zkopírovat cíle z jedné podsestavy a vložit je do jedné nebo více jiných podsestav a také přibližovat, oddalovat nebo posunovat pohled na podsestavy.

  • Podporuje se také zkopírování cíle z parametru odsazení a jeho vložení do jednoho nebo více parametrů výšky nebo zkopírování cíle z parametru výšky a jeho vložení do jednoho nebo více parametrů odsazení.
  • Nově můžete přizpůsobit zobrazení sloupců jejich skrytím nebo zobrazením.

  Další informace naleznete v částech Určení cílových objektů koridoru a Dialog Mapování cílů.

• Přizpůsobování parametrů koridoru bylo vylepšeno:
  • Nyní můžete přizpůsobovat parametry mezi různými koridory. Příkaz Přizpůsobit parametrům dříve mohl přizpůsobit pouze parametry v oblastech v rámci stejného koridoru.
  • Příkaz Přizpůsobit parametrům lze nyní spustit z místních nabídek ve výkresu a ze stromu Prospektor.
  • Nově můžete vybrat cílovou oblast v seznamu.
  • Nově můžete vybrat typ cílů, které chcete přizpůsobit. Nově jsou k dispozici výběry cílů povrchu, šířky/odsazení a sklonu/výšky. Dříve typ cíle nebylo možné vybrat.

  Další informace naleznete v části Přizpůsobení parametrů oblastí koridoru.

• Proces přebudování koridoru byl vylepšen:
  • Příkaz Přebudovat vše byl vylepšen tak, aby se koridory přebudovávaly v pořadí založeném na jejich vzájemných závislostech.
  • Ikona Neaktuální se nyní zobrazuje u kolekce nejvyšší úrovně ve stromu Prospektor, takže je jasně vidět, když je nutné přebudovat koridor, aniž by bylo nutné rozbalovat kolekci Koridory.

  • Byl snížen počet neočekávaných oznámení o zastaralém koridoru způsobených změnami horizontálních základen a povrchů koridoru.
  • Byla snížena četnost neočekávaného opětovného generování koridoru, například při změně cílového objektu v dialogu Vlastnosti koridoru a kliknutí na tlačítko OK v dialogu Vlastnosti koridoru nebo Vlastnosti trasy bez provedení jakýchkoli změn.
  • Povrchy koridoru se už nebudou přebudovávat, pokud se nezmění definice povrchu koridoru.
• V nástroji Subassembly Composer byla přidána možnost změnit (přetažením) uspořádání pořadí vstupních/výstupních parametrů a cílových parametrů podsestavy. Klikněte na název parametru a přetáhněte jej nahoru nebo dolů v pořadí parametrů. Další informace naleznete v části Karta Input/Output Parameters a Karta Target Parameters.
