Novinky v pracovních postupech železnice

Přečtěte si informace o vylepšeních pracovních postupů železnice.

Co je nového ve verzi 2022.2

• Katalog USA: Byl poskytnut základní katalog výhybek v USA.

  Pro kritické body v katalogu USA se používají následující zkratky:

  • Spoj přímé koleje: SRJ
  • Vrchol směrového polygonu: PITO
  • Kořen srdcovky na hlavní koleji: HF_Main
  • Kořen srdcovky na odbočné koleji: HF_Diverted
  • Bod výměny: PS
  • Kořen výměny: HS
  • Kořen jazyka: HB
  • Bod srdcovky ½" PF
  • Poslední dlouhý pražec na hlavní koleji: LLT_Main
  • Poslední dlouhý pražec na odbočné koleji: LLT_Diverted
  • Konec výhybky na hlavní koleji: ETO_Main
  • Konec výhybky na odbočné koleji: ETO_Diverted
• Skript pro převod katalogu USA: Byla poskytnuta sada skriptů pro převod katalogu USA. Je podporováno převedení souboru aplikace Microsoft Excel s výhybkami pro USA do katalogu USA. Další informace naleznete v části Převod dat do katalogu výhybek.
• Nahrazení katalogu výhybek: Za účelem zdokonalení pracovního postupu správy katalogu lze existující katalog nahradit jiným katalogem se stejným názvem katalogu a jednotkami (jak existují v souboru JSON).
  Poznámka: Názvy souborů katalogu se mohou lišit, ale název v souboru JSON musí být stejný.

  Podporovány jsou následující úpravy katalogu:

  • Přidání a odebrání modelů
  • Úprava parametrů modelu
  • Změna hodnot parametrů modelu

  Další informace naleznete v části Nahrazení katalogu výhybek.

• Popisek informací o převýšení koleje: K dispozici je nový typ popisku Informace o převýšení koleje. Máte možnost do těchto popisků přidat informace o trase, převýšení koleje a profilu, které lze umístit do kteréhokoli staničení na trase.

  Styly popisků informací o převýšení koleje jsou k dispozici v knihovně stylů popisků trasy:



  Další informace naleznete v části Popisky informací o převýšení koleje pro osu koleje.

  Informace o převýšení koleje a sklonu (profilu) lze také přidat do stylů popisků odsazení staničení trasy.

• Vložení symbolu bloku výhybky: Symboly výhybek lze nyní vložit kolmo k nadřazeným trasám. Stačí při nastavování stylu popisku v dialogu Tvůrce stylu popisku vybrat možnost Objekt jako reference orientace.

Novinky ve verzi 2022.1

• Pomocí nových příkazů můžete vytvářet a upravovat železniční výhybky.

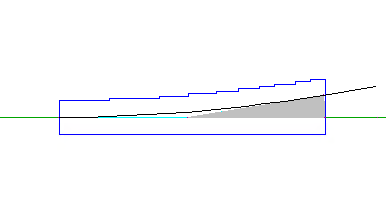

  • Na trase (ose koleje) můžete vytvářet výhybky (jednoduché, rovnostranné, spojky, kombinované spojky a trojcestné). Výhybky zahrnují pražce, teoretické trojúhelníky a hranice.


    Při vytváření výhybky můžete vybrat stranu, směr a bod vložení. Další informace naleznete v části Vytvoření výhybky.

  • Můžete vytvářet odbočné trasy a slučovat je s existujícími trasami.


    Další informace naleznete v částech Karta Odbočná trasa (dialog Vytvořit výhybku) a Ruční připojení železniční výhybky ke sloučené trase nebo profilu.

  • Můžete vytvářet profily pro odbočné trasy a slučovat je s odpovídajícími profily. Další informace naleznete v částech Karta Profil (dialog Vytvořit výhybku) a Ruční připojení železniční výhybky ke sloučené trase nebo profilu.
  • Můžete upravovat parametry a modely výhybek na paletě Vlastnosti. Další informace naleznete v části Úprava výhybek.
  • Můžete upravovat umístění a směr výhybek pomocí uzlů. Další informace naleznete v části Úprava železničních výhybek pomocí uzlů.
  • Výhybky se při aktualizaci relevantních tras a profilů automaticky aktualizují.
  • Můžete vytvářet popisky výhybek, včetně názvů kritických bodů a kót profilu. Další informace naleznete v části Úprava popisků železničních výhybek.
  • Můžete načíst více různých katalogů výhybek a uložit je ve výkresu. Součástí nástroje jsou normy SNCF i obecný obsah výhybek. Další informace naleznete v části Načtení a rušení načtení katalogů výhybek.
• Pomocí nového příkazu můžete vytvářet spojky.
  • Můžete vytvářet spojky mezi dvěma trasami (osami kolejí). Další informace naleznete v části Vytvoření železniční spojky.

  • Můžete vytvářet spojky z existující výhybky.
  • Při vytváření spojky můžete vybrat typ připojení.

    Další informace naleznete v části Karta Obsah (dialog Vytvořit spojku).

  • Můžete upravovat umístění spojek pomocí uzlů. Další informace naleznete v části Úprava železničních výhybek pomocí uzlů.
