Polohové reprezentace pořizují kinematické „snímky“ a umožňují studovat pohyb a vyhodnotit sestavy v různých polohách. Polohové reprezentace se ukládají do nadřazené sestavy. Tyto reprezentace lze kdykoliv vyvolat za účelem dalších analýz nebo úprav.
Složka Positional Representations se nachází v prohlížeči Model a Reprezentace. Není k dispozici v prohlížeči Mold Design.
Úpravy nejsou v prostředí formy dovoleny, pokud není sestava uzavřena a nenachází se v hlavní polohové reprezentaci.
Co je hlavní polohová reprezentace?
Každá sestava má hlavní polohovou reprezentaci, která reprezentuje výchozí stav sestavy, kde probíhají modelovací operace. Hlavní polohovou reprezentaci nelze upravovat, ale všechny nové polohové reprezentace jsou kopiemi hlavní. Každou můžete podle potřeby upravovat a potom znovu aktivovat hlavní polohovou reprezentaci k uložení sestavy. Úpravy v prostředí formy jsou povoleny v hlavní nebo zavřené polohové reprezentaci.
Hlavní polohová reprezentace je „bezpečný“ stav. Můžete vytvořit mnoho polohových reprezentací s různými stavy sestavy. Může dojít ke ztrátě trasování polohy sestavy, viditelnosti, nastavení vazeb a dalších hodnot původní sestavy. Bez ohledu na to, kolik polohových reprezentací vytvoříte, můžete se vždy vrátit k výchozímu stavu sestavy aktivací hlavní reprezentace.
Jak vytvořit upravit polohové reprezentace?
Když vložíte novou základnu formy, vytvoří se nové polohové reprezentace. Podrobnosti o polohových reprezentacích najdete v těchto tématech nápovědy.
Jaké výchozí reprezentace aplikace formování vytvoří?
Když vložíte novou základnu formy, vytvoří se systémem definovaná polohová reprezentace s pojmenovanými vazbami. Významné pojmenované vazby pro základnu formy se dvěmi deskami jsou PL1 a Vyhození. Významné pojmenované vazby pro základnu formy se třemi deskami jsou PL1, PL2, PL3 a Vyhození. Hodnota těchto vazeb se upravuje v systémových reprezentacích.

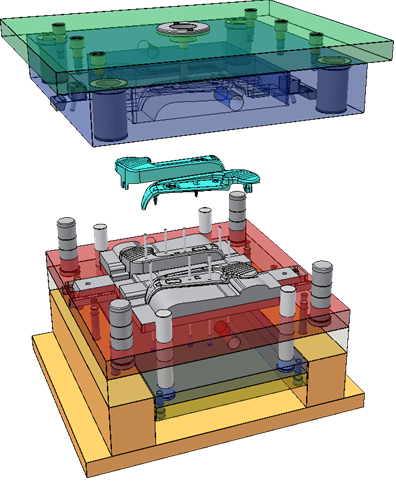

Při vložení nové základny formy se dvěmi deskami dojde k vytvoření následujících polohových reprezentací:
- Hlavní,
- Produkt otevřen,
- Vyhození,
- Zavřít,
- Volné přetažení.
Při vložení nové základny formy se třemi deskami dojde k vytvoření následujících polohových reprezentací:
- Hlavní,
- Vtokový kanál otevřen,
- Licí kanál otevřen,
- Produkt otevřen,
- Vyhození,
- Zavřít,
- Volné přetažení.
Lze řídit vazby v polohové reprezentaci?
Aktivujte uzavřenou reprezentaci a potom použijte v prohlížeči modelu položku místní nabídky Řídit vazbu. Určete počáteční a koncovou vzdálenost pro kinematickou vazbu, chcete-li simulovat mechanický pohyb. Příkaz Řídit vazbu je omezen pouze na jednu vazbu, další vazby však můžete ovládat pomocí příkazu výrazů k vytvoření algebraických vztahů mezi vazbami.
Co jsou to kinematické vazby?
Základna formy se dvěmi deskami obsahuje dvě kinematické vazby:
- PL1, vazba mezi vyhazovací deskou vtokového kanálu (RSP) a deskou dutiny (AP),
- Vyhození, vazba mezi deskou vyhazovače (EP) a dolní upínací deskou (BCP).
Základna formy se třemi deskami obsahuje čtyři kinematické vazby:
- PL1, vazba mezi deskou tvárníku (BP) a deskou dutiny (AP),
- PL2, vazba mezi vyhazovací deskou vtokového kanálu (RSP) a horní upínací deskou (TCP),
- PL3, vazba mezi deskou tvárníku (BP) a deskou dutiny (AP),
- Vyhození, vazba mezi deskou vyhazovače (EP) a dolní upínací deskou (BCP).
