Ve 2D náčrtu součásti vytvoříte rozvržení. V rozvržení se k reprezentaci půdorysného tvaru a komponent návrhu používá 2D geometrie náčrtu. Bloky náčrtů slouží k seskupení geometrie do pevných tvarů, které se v návrhu opakují. Chcete-li zkoumat kinematiku návrhu, můžete definovat vnořené bloky náčrtů a umísťovat jejich flexibilní instance.

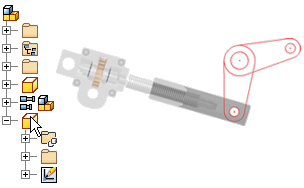

Vytvoření rozvržení v souboru součásti zahájíte jednoduše tak, že vytvoříte 2D náčrt. Pokud pracujete v souboru sestavy, můžete práci na rozvržení zahájit příkazem Vytvořit rozvržení. Tento příkaz vytvoří v sestavě součást a upraví ji v místě, aby bylo možné vytvořit náčrt rozvržení.
Přidejte k náčrtu geometrii a vytvořte v ní vazby, takže bude reprezentovat rozvržení návrhu. Jakmile bude rozvržení dokončeno, odvoďte pomocí příkazů Vytvořit komponenty a Vytvořit součást z vybraných bloků náčrtů nové soubory součásti a sestavy.
