Práce s geometrií sítě

Geometrii sítě je možné importovat a exportovat, můžete také například přidávat pracovní prvky, zavazbit geometrii sítě, provést odměření či vytvořit povrchy.

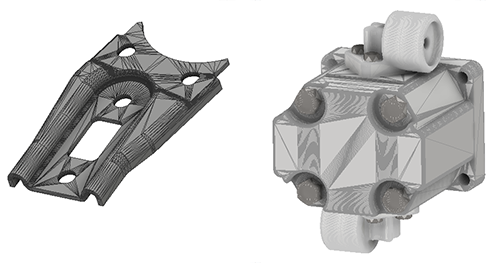

Geometrie sítě se běžně používá ve 3D modelech. Data sítě sice lze ukládat v nativním formátu CAD, ale často se předávají a sdílí v neutrálním formátu, například ve formátu STL nebo OBJ.

Data sítě lze použít jako referenční geometrii v sestavách, čímž získáte prostorovou referenci pro návrh komponent a eliminujete následné revizní náklady.

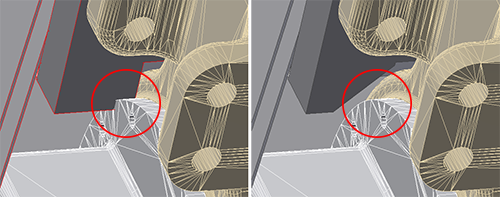

Data sítě se skládají z trojúhelníků, proto exportované rozlišení dat ovlivní zobrazení a interpretaci dat podle poznámek výkresu. Věrnost zobrazení geometrie sítě se mění v závislosti na rozlišení dat a dokumentu aplikace Inventor, ve kterém je použita.

S geometrií sítě lze pracovat v zásadě stejným způsobem, jako se pracuje s geometrií těles či povrchů. Můžete například:

• Interoperabilita a spolupráce
  • importovat geometrii ve formátu OBJ nebo STL do modelu součásti nebo sestavy,
    Poznámka: Modely sítě nelze importovat jako referenční modely (pouze jako převedené modely) a nejsou asociované s původním souborem. Pokud se původní model změní, musel by být importován znovu.
  • exportovat geometrii (tělesa, povrchu nebo sítě) do formátu OBJ, STL nebo DWF.
• Modelování součástí a sestav
  • vytvářet plochy z vybraných plošek sítě,
  • přidávat pracovní prvky a přiřazovat je ke geometrii sítě,
  • vytvářet 2D náčrty na rovinných plochách sítě,
  • promítat hrany sítě a vrcholy do 2D náčrtů,
  • používat řezy,
  • používat na geometrii sítě příkazy pro odměření vzdálenosti nebo úhlu,
  • přiřazovat vzhledy k objektům sítě,
  • definovat a používat reprezentace pohledu.
  • pomocí příkazů Sestavení, Spoj a Vazby odvodit v geometrii sítě vztahy,
• Prezentace
  • S objekty sítí se zachází stejně jako s objekty těles a lze s nimi pohybovat stejně jako s jakýmikoliv jinými objekty.
  • Body a hrany objektů sítí lze použít k určení směru pohybu.
• Výkresy

  Očekává se, že se data sítě budou používat k referenčním účelům, proto je k dispozici pouze omezená podpora výkresů. Objekty sítě participují ve výkresech následovně:

  • Objekty se zobrazují v přesných a rastrových výkresových pohledech – základní, promítnutý, pomocný, řez a detail.
  • K objektům lze přidat poznámky, ne však ve stejném rozsahu jako k objektům těles a BREP.
  Poznámka: Hrany sítí nemají individuální přepínače viditelnosti. Ve výchozím nastavení jsou viditelné.

Navigace v pohledech

Při procházení pohledu pomocí orbitu, posunu pohledu a přiblížení doporučujeme nastavit zobrazení modelu na možnost Stínovaný styl zobrazení. Modely sítě jsou tvořeny z mnoha ploch, hran a vrcholů, které mohou ovlivnit grafický výkon některých úloh zobrazení.

Příklad použití sítě a příkazu Přizpůsobit plochu sítě ve výkresu

Scénář: Máme sestavu se síťovou referenční geometrií s nízkým rozlišením. Ve výkresu sestavy potřebujeme kótu mezi středem díry síťové referenční geometrie a prvkem v komponentě tělesa, kterou jsme navrhli.

K síti s nízkým rozlišením nelze přidat poznámku v podobě osy díry, protože mozaikování je příliš hrubé. Jak tento problém s výkresem vyřešit?

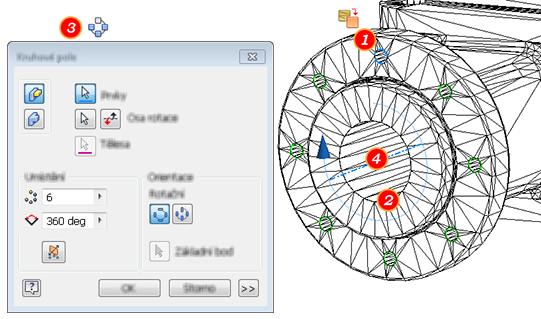

1. V modelu sítě použijte příkaz Přizpůsobit plochu sítě k vytvoření povrchů pro jednu montážní díru v poli, kterou potřebujeme pro referenční kótování.
2. Pomocí příkazu Přizpůsobit plochu sítě vytvořte díru odlitku, jejíž osa bude použita pro pole.
3. Spusťte příkaz Radiální pole a vyberte plochu montážní díry vytvořené v kroku 1.
4. Klikněte na položku Osa rotace a vyberte povrch díry odlitku.
5. Klikněte na tlačítko OK.
6. Pomocí nástrojů výkresu nyní můžeme vytvořit kótu mezi sítí s objekty BREP a modelem tělesa součásti.
