V této verzi byly přidány nové pracovní postupy, které vám pomohou zvýšit produktivitu.
Zaoblení
Příkaz zaoblení byl přesunut do rámce panelu vlastností a rozdělen do tří příkazů – Zaoblení, Zaoblení plochy, Plné kulaté zaoblení. Starší zaoblení jsou migrována na příslušný typ. Názvy starších zaoblení se během migrace nezmění.

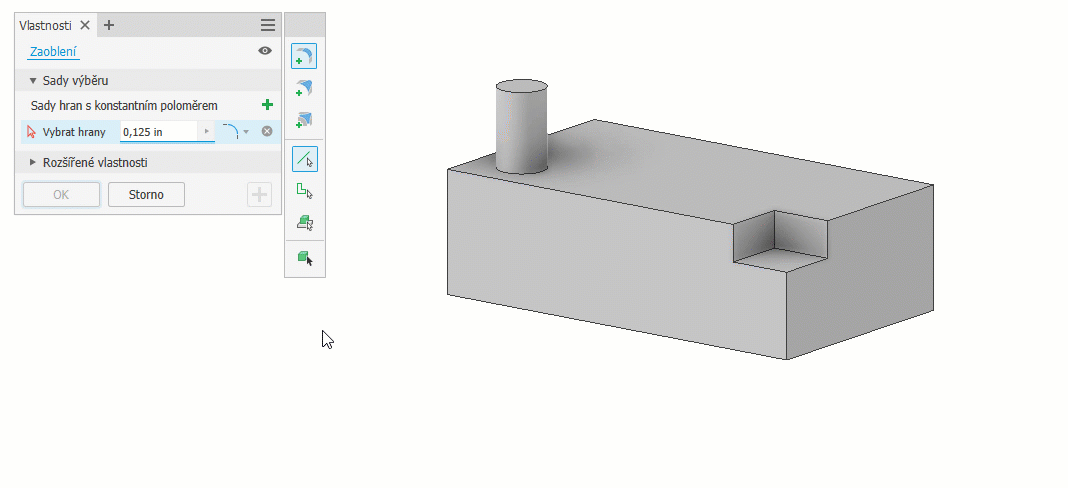

- Zaoblení
Další informace naleznete v části Vytváření zaoblení hran.

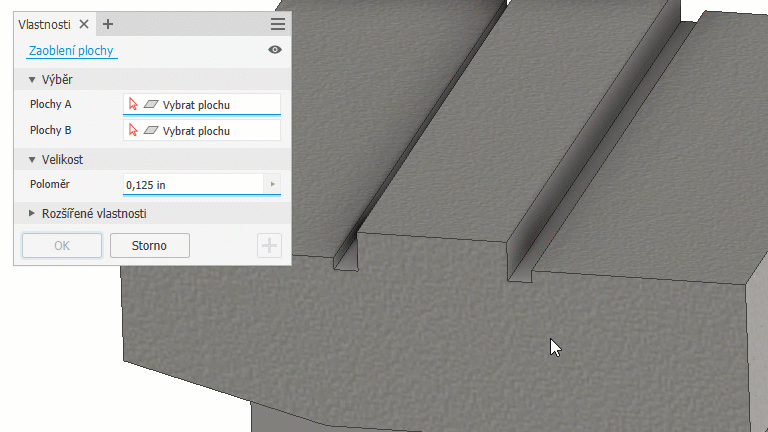

- Zaoblení plochy
Přidá prvek zaoblení mezi dvě nepřilehlé plochy jednoho tělesa. Pokud existují souvislé prvky, bude zaoblení vytvořeno jejich zaslepením a vyplněním.
Další informace naleznete v části Vytváření zaoblení ploch.
- Plné kulaté zaoblení
Přidá prvek zaoblení tečný k vybraným plochám nebo sadám ploch.
Další informace naleznete v části Vytváření plných kulatých zaoblení.
Starší zaoblení
Při úpravě starší komponenty se prvky zaoblení nezmění, dokud daný prvek neupravíte. Uzly prohlížeče zaoblení se proto zobrazují jako v minulosti – dokud nebude zaoblení upraveno. Kliknutím na tlačítko OK aktualizujete uzel prohlížeče.
Kóty prvků
Kóty prvků byly aktualizovány a nyní mají prodloužené odkazové čáry. Díky tomu jasně uvidíte prvek a jeho dopad na model během vytváření i po vytvoření modelu. Starší kóty se aktualizují při otevření součástí v aplikaci Inventor.
Vysunutí
Režim povrchu
Panel vlastností Vysunutí byl aktualizován, aby byla více vidět možnost režimu povrchu. Výchozí typ vysunutí je objemové těleso. Pokud chcete vysouvat povrchy, zapněte režim povrchu. Pokud chcete vysouvat tělesa, vypněte jej. Nastavení režimu povrchu je uloženo jako součást předvolby.
Další informace naleznete v části Vytváření vysunutých prvků.
