Stínované výkresové pohledy byly aktualizovány, aby používaly styl osvětlení z modelu.
Vylepšené zobrazení stínovaného výkresového pohledu
Stínované výkresové pohledy nyní používají aktivní styl osvětlení z modelu.
- Styly IBL používají pro prostředí odlesků obrázek osvětlení.
- Styly mimo IBL používají – pokud jsou nastavení dokumentu výkresu nastavena na možnost Použít možnosti aplikace – nastavení Možnost aplikace
Prostředí odlesků barev. Výběr možnosti aplikace můžete explicitně přepsat tak, že přejdete k poskytnutým mapám odlesků a vyberete jednu z nich.
- Stínované výkresové pohledy, včetně těch ve vyrovnávací paměti, se při změně zdroje osvětlení modelu aktualizují.
- Po změně osvětlení modelu vyberte libovolný výkresový pohled nebo posuňte či přibližte pohled na výkres. Tím se aktualizují všechny výkresové pohledy. Pokud výkres není otevřen, aktualizují se pohledy při příštím otevření (pokud není aktivní možnost odložení aktualizací výkresů).

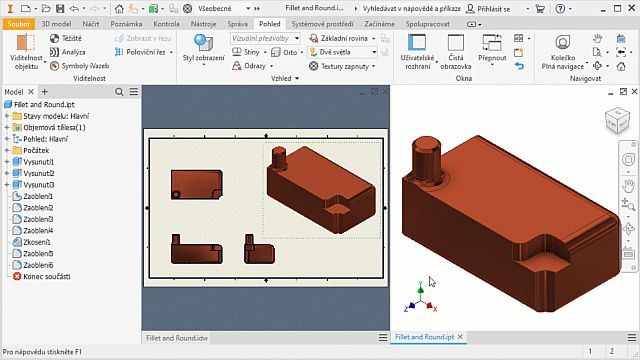

Zobrazení aktualizací u změněných zdrojů osvětlení
Odeslaný nápad k aplikaci Inventor® na webu Ideas
Další informace o výkresových pohledech naleznete v následujících částech: Karta Výkres (nastavení dokumentu) – reference a Práce s výkresovými pohledy.
