Možnosti výkresového pohledu

U zobrazení návrhu jsou nové možnosti, které umožňují extrahovat pohled kamery a 3D poznámky.

Nové možnosti výkresového pohledu

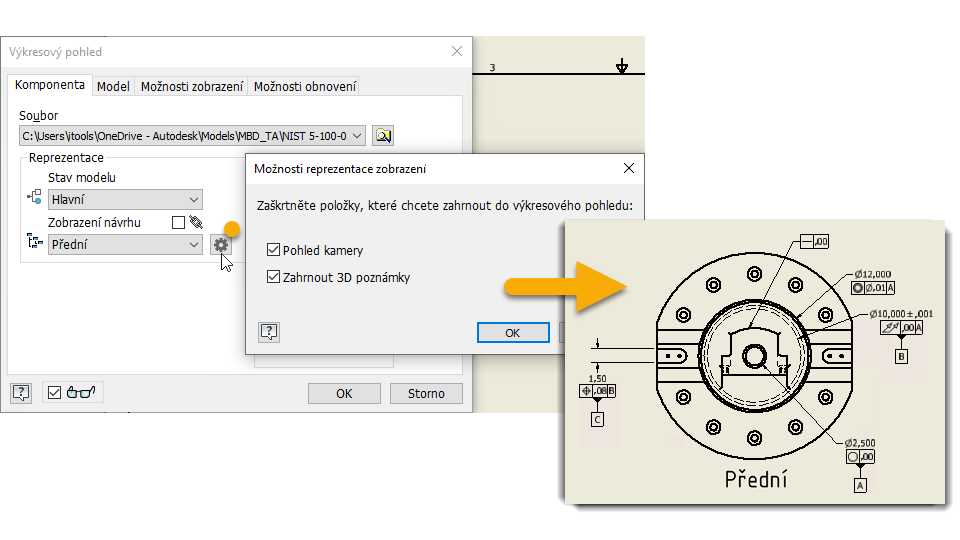

Při vytváření základního pohledu můžete kliknout na možnost nastavení pohledu a zahrnout uložený pohled kamery a 3D poznámky.

Chcete-li extrahovat 3D poznámky promítnutých pohledů, aktivujte dvojitým kliknutím v pohledu jeho úpravu a poté v nastavení pohledu zapněte možnost Zahrnout 3D poznámky.

Tato akce provede dvě věci. Zobrazí 3D poznámky v pohledu a nastaví možnosti pohledu k zahrnutí do formátu listu.

Poznámka: Pokud použijete možnost 3D poznámek s formátem listu, musí se název zobrazení návrhu a název pohledu přesně shodovat. Například název „Přední“ není totéž co „PŘEDNÍ“.

Kliknutí pravým tlačítkem na možnost „Načíst poznámky modelu“ nezapne možnost Zahrnout 3D poznámky pro formáty listů.

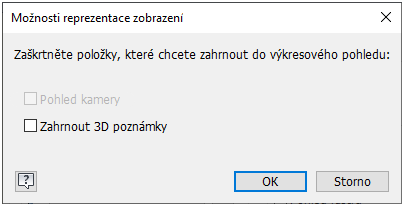

Při vytváření nebo úpravě promítnutého pohledu se zobrazí dialog Možnosti reprezentace zobrazení. Možnost Pohled kamery je zakázána, aby byl zachován vztah mezi základním a promítnutým pohledem.

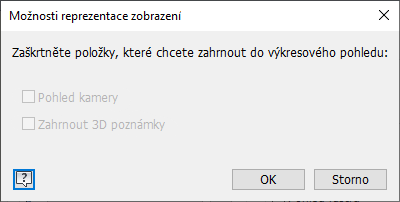

Pokud orientace kamery podřazeného pohledu při vytváření podřazených pohledů, například řezu nebo detailu, neodpovídá orientaci upravovaného výkresového pohledu, jsou obě možnosti zakázány.

Další informace naleznete v části Dialog Výkresový pohled – reference.
