V této verzi byl přidán nový výkonný pracovní postup s názvem Stavy modelu. Stavy modelu umožňují vytvářet výrobní stavy, úrovně zjednodušení a další prvky ve stejném souboru součásti nebo sestavy.

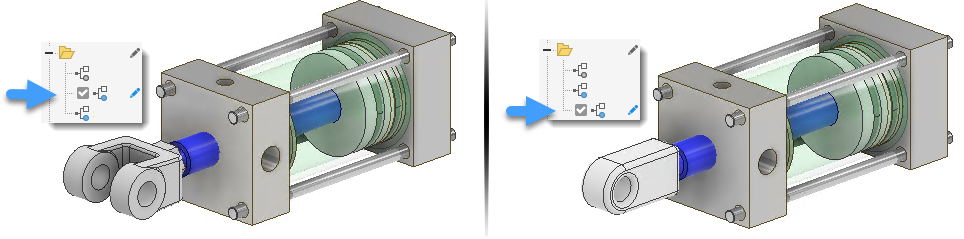

Stavy modelu představují implementaci některých z nejžádanějších funkcí pro aplikaci Inventor. Nyní můžete v rámci jednoho dokumentu vytvořit více různých reprezentací součásti nebo sestavy. Tento nový pracovní postup poskytuje pohodlný způsob, jak vytvářet, spravovat a vyrábět návrhy. Protože se jednotlivé variace nacházejí v jediném souboru, nemusíte se obávat přerušení asociací mezi soubory.
- Výrobní fáze
- Úrovně zjednodušení
- Produktové rodiny
- Nastavitelné nebo flexibilní součásti
- Kóty
- Prvky
- Komponenty/rozpiska
- iVlastnosti
- Parametry

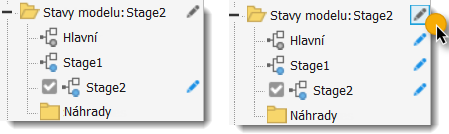

Pomocí přepínače „Upravit rozsah“ v prohlížeči můžete nastavit, zda se úpravy použijí pouze u aktivního členu, nebo u všech členů.
Co lze dělat se stavy modelu v součástech?

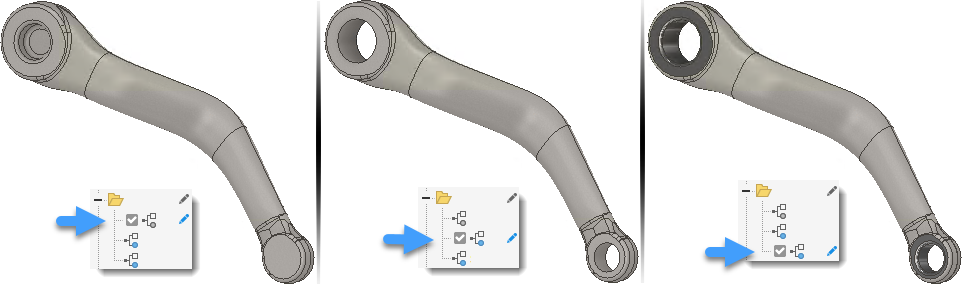

Stavy modelů součástí můžete použít k zachycení výrobních procesů, vytváření skupin součástí, vytváření nastavitelných a flexibilních součástí nebo k vytváření zjednodušených verzí součásti.
Každý stav modelu může mít jedinečné parametry, vlastnosti a stavy vypnutí.

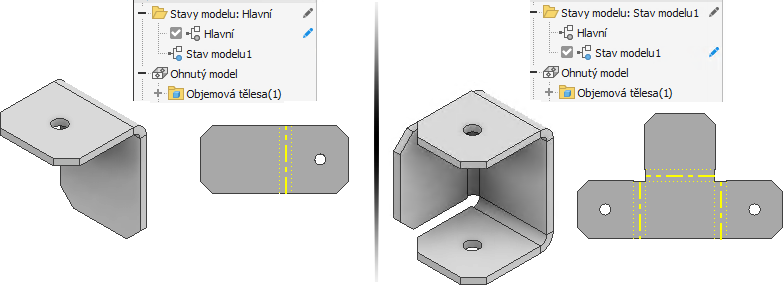

Stavy modelu jsou užitečné také u plechových součástí. Pomocí stavů modelu nyní můžete vytvářet konfigurace s jedinečnými ohnutými prvky a rozviny.
Co lze dělat se stavy modelu v sestavách?
Stavy modelu sestavy slouží k vytváření a zachycování následujících položek:
- Variace sestav a rodiny komponent
- Procesy výroby
- Fáze sestavy
- Prvky na úrovni sestavy
- Náhrady
- Zjednodušené sestavy

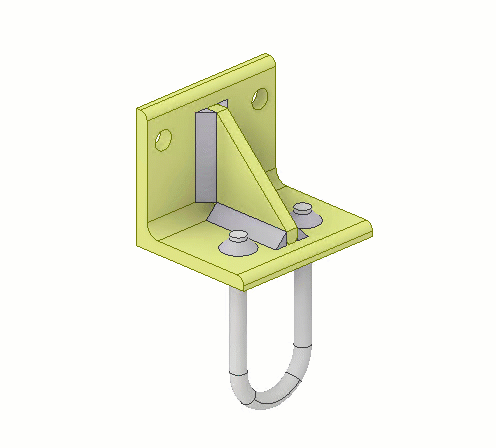

- Jedinečné prvky přípravy svařence, svaru a obrábění
Výkresy

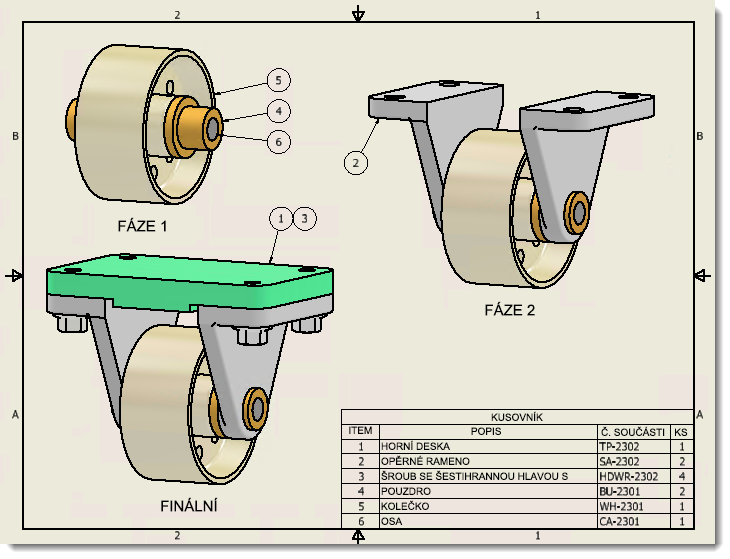

Při vytváření výkresového pohledu můžete vybrat stav modelu. V kusovníku se zobrazí vybrané členy stavu modelu a jejich iVlastnosti.
Pohled vytvořený z náhradního stavu modelu odráží stav náhradní součásti ve výkresovém pohledu.
Odeslaný nápad k aplikaci Inventor® na webu Ideas
Další informace naleznete v části Stavy modelu.
Úrovně detailů se převedou na stavy modelu
Uživatelské úrovně detailů z předchozích verzí se při otevření v této verzi převedou na stavy modelu.
Další informace naleznete v části Migrace úrovní detailů.
Další informace o používání stavů modelu při práci s úložištěm Vault naleznete v části Práce se stavy modelu a soubory úložiště Vault.
