Tato nová výkonná funkce umožňuje přiřazovat vlastnosti k jednotlivým instancím komponent. Přiřazené vlastnosti jsou uloženy v nadřazené sestavě.
Na rozdíl od iVlastností nemají vlastnosti instance žádný vliv na odkazované soubory komponent. Vlastnosti instance jsou přiřazeny pouze k jednotlivým instancím komponent a mohou přepsat uživatelské iVlastnosti. Vlastnosti instance jsou k dispozici v poznámkách, například pozicích, poznámkách s odkazem nebo kusovnících.
Vlastnosti instance:
- Přiřaďte informace (štítky, vlastnosti) k jednotlivým instancím komponenty (součásti, sestavy).
- Jsou uloženy v přímo nadřazené sestavě.
- Uložené informace v podsestavě jsou dostupné v sestavě nejvyšší úrovně.
- Lze je zobrazit jako rozšíření uživatelských iVlastností.
- Existují odděleně od uživatelských iVlastností nebo hodnoty uživatelských iVlastností překrývají (přepisují).
- Jsou vytvářeny a upravovány v dialogu Vlastnosti instance nebo Rozpiska.
- Lze je zahrnout do kusovníků, pozic, poznámek s odkazem a načrtnutých značek.
- Pokud žádné vlastnosti instance neexistují, budou rozpisky, uživatelské iVlastnosti, kusovníky, pozice a poznámky s odkazem fungovat stejně jako v předchozích verzích.
Vlastnosti instance můžete použít k následujícím činnostem:
- Můžete přepsat uživatelské hodnoty iVlastností u komponent knihovny (Obsahového centra).

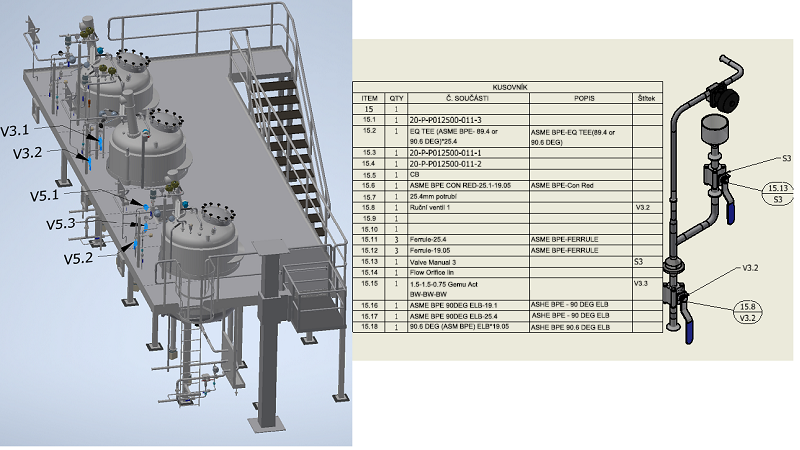

- Můžete přidat štítky ze schematických diagramů ke komponentám v 3D modelu a použít je v dokumentaci.
- Můžete určit umístění jednotlivých součástí v přepravních krabicích nebo v instalaci.
- Jednotlivé instance v rozpisce a kusovníku můžete oddělit a přidat k nim specifické informace. Jde například o nastavení komponent nebo možné náhrady komponent.
- Můžete k jednotlivým komponentám nebo instancím komponent přidat uživatelská ID a použít je k nahrazení čísel položek ve výkresech sestav a podsestav.
- Můžete přidat k modelům informace o sestavení. Můžete například přiřadit k jednotlivým komponentám sestavy čísla sekvencí kroků nebo přidat ke svařovaných komponentám informace o svarech.
Další informace naleznete v části Vlastnosti instance nebo Práce s vlastnostmi instance.
