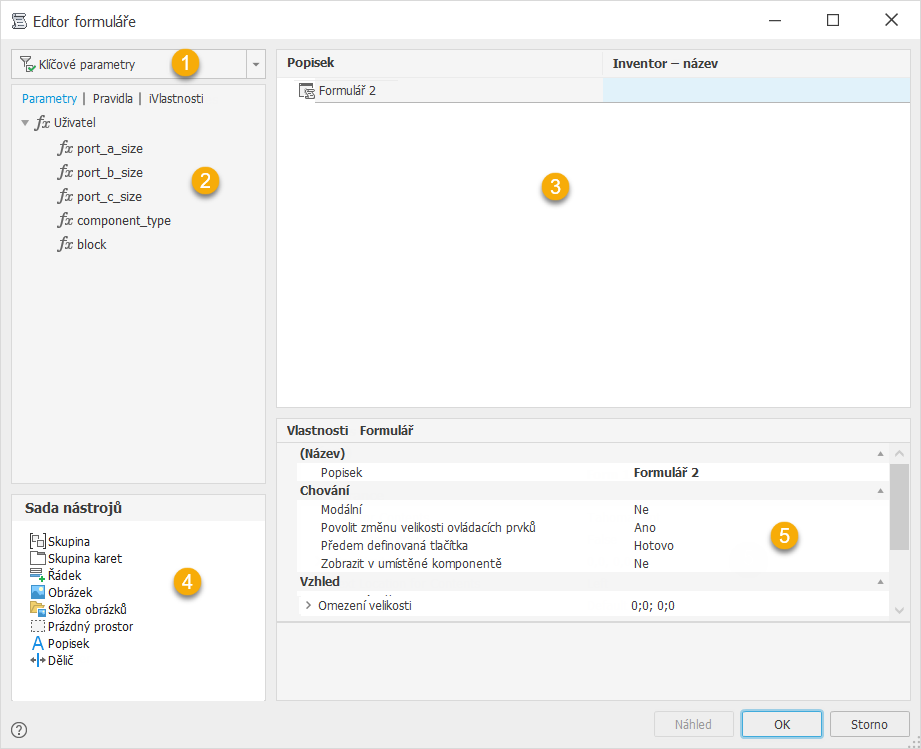

Editor formulářů

filtru,

Filtruje seznam na kartách Parametry podle těchto možností:

Vše
Klíč
Přejmenované

Karty

Chcete-li přidat ovládací prvky uživatelského rozhraní, přetáhněte položky z karty do stromu návrhu formuláře. Na kartách se zobrazují pouze existující pravidla a parametry.

Strom návrhu formuláře

K navrhování uživatelského rozhraní slouží oblast stromu návrhu formuláře.

Při návrhu a uspořádání uživatelského rozhraní můžete přetahovat parametry, pravidla, iVlastnosti a položky sady nástrojů do stromu návrhu formuláře.
Ovládací prvky lze uspořádat přetažením položek do stromu.
Klikněte na popisek, který chcete upravit.
Chcete-li v oblasti Vlastnosti nadefinovat vlastnosti, vyberte požadovanou položku.

Toolbox

Chcete-li přidat ovládací prvky uživatelského rozhraní, přetáhněte položky z karty do stromu návrhu formuláře. Na kartách se zobrazují pouze existující pravidla a parametry.

Přetáhněte položku do stromu návrhu formuláře.

	Skupina	Seskupí položky v uživatelském rozhraní. Skupiny jsou v rámečku a lze je sbalit.
	Skupina karet	Vytvoří kartu v uživatelském rozhraní.
	Řádek	Vytvoří řádek a umožní horizontální uspořádání ovládacích prvků. Ovládací prvky jsou ve výchozím nastavení uspořádány vertikálně.
	Obrázek	Přidá do uživatelského rozhraní obrázek. Obrázky jsou pouze informativní. Ve stromu návrhu formuláře vyberte položku obrázku a v dialogu Vlastnosti zadejte soubor obrázku.
	Složka obrázků	Přidá složku alternativních obrázků.
	Prázdný prostor	Přidá do formuláře uživatelského rozhraní prázdný prostor.
	Popis	Přidá do formuláře uživatelského rozhraní textový popisek.
	Dělič	Přidá do uživatelského rozhraní dělič měnitelné velikosti.

Vlastnosti

Chcete-li přidat ovládací prvky uživatelského rozhraní, přetáhněte položky z karty do stromu návrhu formuláře. Na kartách se zobrazují pouze existující pravidla a parametry.

Ve stromu návrhu formuláře lze definovat vlastnosti zvýrazněné položky. Vlastnosti se liší v závislosti na zvolené položce.

Povolit změnu velikosti ovládacích prvků	Pokud je nastavena hodnota Ano, zobrazí se po kliknutím pravým tlačítkem na formulář možnost Změnit velikost ovládacích prvků. Tato možnost umožňuje měnit velikost prvků a skupin.
Upravit typ ovládacího prvku	Definuje typ ovládacího prvku, který bude použit k úpravě tohoto parametru.
Povolení názvu parametru	Definuje název parametru typu Ano/Ne aplikace Inventor. Tento ovládací prvek povolíte nastavením parametru na Ano.
Písmo	Definuje typ písma tohoto ovládacího prvku.
Písmo pro obsah	Definuje typ písma ovládacích prvků, které tvoří tento formulář nebo skupinu.
Obrázek	Definuje soubor obrázku, který chcete zobrazit v tomto prvku.
Popisek	Určuje text, který chcete ve formuláři u tohoto prvku zobrazit.
Maximální šířka	Definuje maximální šířku tohoto ovládacího prvku. Číslo označuje počet znaků v zadaném písmu.
Minimální šířka	Definuje minimální šířku tohoto ovládacího prvku. Číslo označuje počet znaků v zadaném písmu.
Modální	V případě nastavení na hodnotu Ne můžete pracovat s modelem a používat další funkce, pokud je formulář aktivní.
Název parametru obrázku	Definuje ovládací prvek Obrázek, který se mění na základě hodnoty parametru. K ovládacímu prvku obrázku můžete místo obrázku přiřadit parametr. Používá se v případě, že k hodnotám parametrů byla přiřazena složka obsahující obrázky.
Předem definovaná tlačítka	Definuje tlačítka zobrazená v dolní části formuláře. Vyberte ze seznamu předdefinovaných sad.
Pouze ke čtení	Pokud je nastavena hodnota Ano, zakáže úpravy tohoto parametru z formuláře.
Zobrazit ohraničení položky	Pokud je nastavena hodnota Ano, zobrazí se všechny rámečky kolem ovládacích prvků.
Zobrazit v umístěné komponentě (není k dispozici v aplikaci Inventor LT)	Pokud je nastavena hodnota Ano, zobrazí se formulář při umísťování daného modelu jako komponenty do sestavy. Toto nastavení ovlivní příkazy Umístit komponentu a Umístit komponentu modulu iLogic. Pokud je k souboru šablony přiřazený formulář, toto nastavení také ovlivňuje příkaz Vytvořit komponentu v místě.
Umístění textu pro obsah	Definuje umístění textu ovládacích prvků, které jsou v tomto formuláři nebo skupině.
Popisek nástroje	Definuje text popisku nástroje, který se zobrazí při umístění kurzoru myši nad ovládací prvek.
Vizuální styl	Určuje vizuální styl nebo vzhled formuláře. Vyberte ze seznamu možností.
