Vytvoření pravidla pro přidání vazeb přímo k plochám a hranám

Nejprve k ploše nebo hraně přiřaďte název a poté vytvořte pravidlo, které k plochám nebo hranám s těmito názvy přímo přidá vazby.

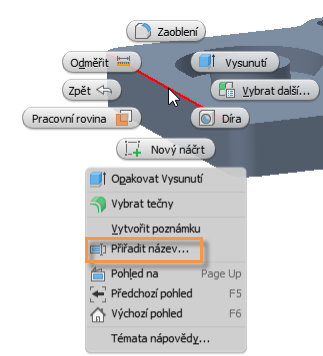

1. V souboru součásti klikněte pravým tlačítkem na geometrii, která je nebo bude spojena vazbou s jinou součástí, a vyberte možnost Přiřadit název.

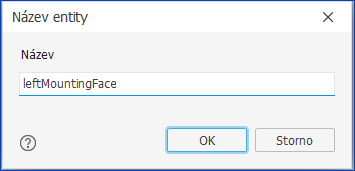

2. Zadáním popisného názvu pro zavazbenou geometrii usnadníte identifikaci této geometrie v editoru pravidel.

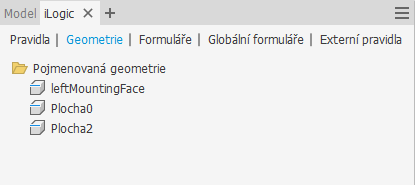

Přiřazený název se zobrazí na kartě Geometrie v prohlížeči modulu iLogic a u geometrie v grafickém okně (pouze pro soubor součásti).



Tip: Zobrazení přiřazeného názvu v grafickém okně můžete ovládat pomocí možnosti místní nabídky Zobrazit/Skrýt popisek.

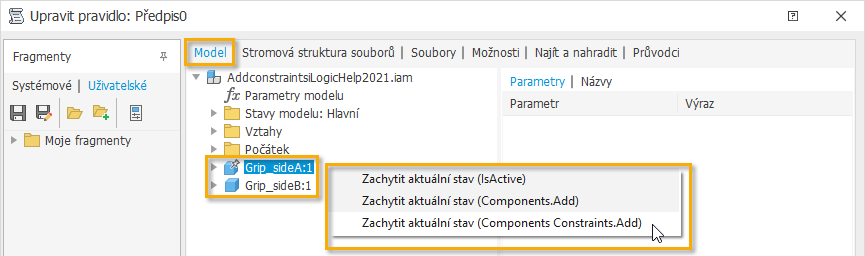

3. V souboru sestavy v dialogu Upravit pravidlo na kartě Model proveďte vícenásobný výběr názvů součástí, klikněte pravým tlačítkem a v místní nabídce vyberte položku Capture.Current.State (Components Constraints.Add).

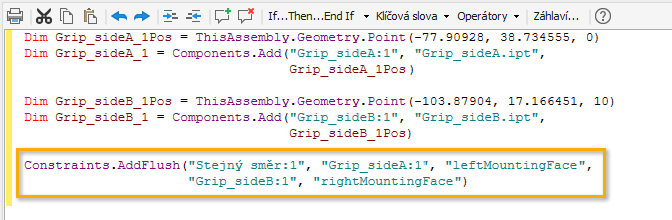

   V Editoru pravidel se objeví nové pravidlo. Při každém spuštění pravidla se vazba znovu vytvoří.

   Poznámka: Pokud geometrii nebyl v souboru součásti přiřazen název, vytvoří pro ni Editor pravidel obecný název.



Poznámka: Mezi přiřazeným názvem a Editorem pravidel neexistuje žádná asociativita. Pokud v souboru součásti změníte přiřazený název, bude nutné znovu vytvořit pravidlo nebo v Editoru pravidel ručně změnit přiřazený název.
