Použití aplikace Visual Studio k zobrazení dialogu

Začínáme s Visual Basic 2008

  1. Stáhněte a nainstalujte Visual Basic 2008 Express z webové stránky společnosti Microsoft®, jestliže ještě není nainstalován na počítači. Stáhnutí je bezplatné.
  2. Otevřete Visual Basic 2008 Express a vytvořte projekt typu knihovny tříd.
  3. Pojmenujte projekt jako ClassLibrary1 (výchozí název) a klikněte na tlačítko OK. Zapište si název na papír přesně tak, jak jste ho zadali. Tento název je později důležitý v těchto pokynech.

    Zobrazí se nové okno s aplikací Solution Explorer v horním pravém rohu.

  4. V aplikaci Solution Explorer klikněte pravým tlačítkem myši na název projektu a zvolte příkaz Přidat, pak v podnabídce zvolte možnost Nová položka. Zobrazí se dialog Přidat novou položku.
  5. Zvolte šablonu dialogu a klikněte na příkaz Přidat.

    V návrháři formulářů systému Windows se zobrazí grafické zobrazení dialogu. Toto rozhraní můžete použít k přidávání ovládacích prvků do dialogu.

    Panel nástrojů na levé straně obrazovky uvádí ovládací prvky, které můžete do dialogu přidat. Pro tento projekt přidejte textové pole k zobrazení hodnoty parametru aplikace Inventor a vy máte možnost tento parametr upravovat.

  6. Přetáhněte textové pole ze skupiny Běžné ovládací prvky na panelu sady nástrojů do dialogu a umístěte jej do šedé oblasti dialogu. Podle potřeby můžete velikost dialogu změnit.
  7. Přidejte textovému poli popisek, který bude zobrazovat název parametru.

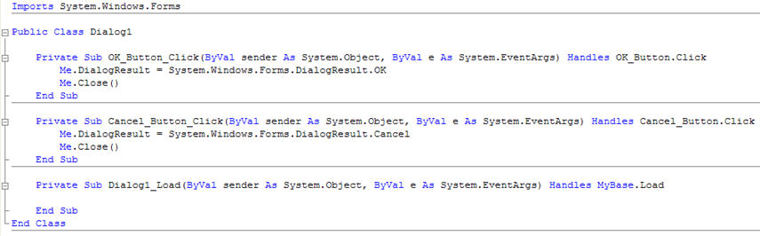

  8. Dávejte pozor, abyste se vyhnuli popisku a textovému poli a dvojitým kliknutím na pozadí dialogu zobrazte editor kódu. Zobrazí se následující kód.
  9. Přesuňte kurzor okamžitě pod tento řádek -
    Public Class Dialog1
  10. Přidejte tento řádek -
    Public d0 As Double
  11. Umístěte kurzor na začátek podprogramu OK_Button_Click před příkaz Me.DialogResult... a stisknutím tlačítka Enter přidejte nový řádek.
  12. Na novém řádku přidejte -
    d0 = TextBox1.Text

    Váš kód vypadá takto -

  13. Uložte práci pomocí Soubor Uložit nebo Soubor Uložit vše.

    Jste téměř připraveni sestavit projekt. Když provádíte sestavovací práce, Visual Basic vytváří soubor knihovny DLL. Úpravou výstupní cesty pro sestavovací práce můžete určit kde Visual Basic tento soubor vytvoří.

  14. Klikněte na kartu, na které je název projektu a znovu klikněte na kartu Kompilovat. Výstupní cesta je -

    Program Files\Autodesk\Inventor {verze}\Bin\iLogicAdd\

  15. Pro sestavení projektu klikněte na kartu Sestavit v nabídce nahoře. Jestliže sestavení proběhne bez problémů, na stavovém řádku v levém dolním rohu obrazovky se zobrazí hlášení Sestavení úspěšné.
  16. Znovu uložte svou práci pomocí příkazu Uložit vše a otevřete aplikaci Inventor.
  17. Pomocí příkazu Přidat pravidlo vytvořte pravidlo s názvem Pravidlo formuláře, které obsahuje následující položky –
    AddReference "ClassLibrary1"
Sub Main()
dim dlg as new ClassLibrary1.Dialog1
dlg.d0 = d0
i = dlg.ShowDialog()
if (i = vbOK)then
d0 = dlg.d0
end if
End Sub
    Poznámka: Pro vytvoření tohoto kódu můžete také použít příkaz Vytvořit pravidlo pro dialog na kartě Průvodci v dialogu Upravit pravidlo.

    Toto pravidlo zasílá aktuální hodnotu parametru aplikace Inventor d0 do dialogu a pak dialog zobrazí. Osoba používající dialog může tuto hodnotu v dialogu upravovat. Když tato osoba klikne na tlačítko OK, hodnota z dialogu je přiřazena zpět parametru.

Vytvoření dialogu k zobrazení a úpravám hodnot parametrů

  1. Otevřete aplikaci Visual Studio.
  2. Vytvořte projekt typu knihovny tříd.
  3. V aplikaci Solution Explorer klikněte pravým tlačítkem myši na název projektu a zvolte Přidat Nová položka Dialog.

    V návrháři formulářů systému Windows se zobrazí grafické zobrazení dialogu. Toto rozhraní můžete použít k přidávání ovládacích prvků do dialogu.

  4. Klikněte na příkaz Zobrazit Panel nástrojů k zobrazení náhledu dostupných ovládacích prvků.
  5. Jestliže požadujete funkci zobrazení hodnoty parametru aplikace Inventor a možnost její úpravy, přidejte ovládací prvek textového pole. Přidejte textovému poli popisek, který bude zobrazovat název parametru.
  6. Dvojitě klikněte na pozadí dialogu.

    Editor kódu se zobrazí v novém podprogramu s názvem Dialog1_Load.

  7. V tomto podprogramu přidejte tento řádek před konec podprogramu -
    TextBox1.Text = d0
  8. Přesuňte kurzor pod tento řádek -
    Public Class Dialog1
  9. Přidejte tento řádek -
    Public d0 As Double
  10. Na začátku podprogramu s názvem OK_Button_Click přidejte tento řádek –
    d0 = TextBox1.Text

    Váš kód nyní vypadá takto -

    Imports System.Windows.Forms
Public Class Dialog1
Public d0 As Double
Private Sub OK_Button_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles OK_Button.Click
  d0 = TextBox1.Text
  Me.DialogResult = System.Windows.Forms.DialogResult.OK
  Me.Close()
End Sub
Private Sub Cancel_Button_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Cancel_Button.Click
  Me.DialogResult = System.Windows.Forms.DialogResult.Cancel
  Me.Close()
End Sub
Private Sub Dialog1_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.Load
   TextBox1.Text = d0
End Sub
End Class
  11. Sestavte projekt a uložte ho pomocí příkazu Soubor Uložit vše.

Když projekt sestavujete, vytvoří se knihovna DLL. Lze buď:

Dialog používají následující vzorová pravidla:

AddReference "ClassLibrary1"
Sub Main()
dim dlg as new ClassLibrary1.Dialog1
dlg.d0 = d0
i = dlg.ShowDialog()
if (i = vbOK) then
d0= dlg.d0
end if
End Sub

Toto pravidlo zasílá aktuální hodnotu parametru aplikace Inventor d0 do dialogu a pak dialog zobrazí. Osoba používající dialog může tuto hodnotu v dialogu upravovat. Jestliže tato osoba klikne na tlačítko OK, hodnota z dialogu je přiřazena zpět parametru.

Podobný kód můžete pro dialog vytvořit automaticky. V dialogu Upravit pravidlo zvolte kartu Průvodci a pak zvolte příkaz Vytvořit pravidlo pro dialog.
