Cvičení 3: Nastavení stylu prvku

Můžete změnit vzhled silnic.

Nastavení stylu silnic pomocí standardních stylů

1. V okně Správce zobrazení vyberte hladinu označenou Cesty a klikněte na tlačítko Styl v oblasti nabídky.


   Vyberte hladinu Silnice a klikněte na tlačítko Styl.

   Nad mapou se zobrazí okno Editor stylů.

2. V okně Editor stylů klikněte na položku u stylu a vyberte tloušťku, barvu a vzor, který chcete použít u silnic.
   Chcete-li vytvořit realistický styl silnice pomocí žlutých přerušovaných čar, postupujte podle těchto kroků:

   • Hodnotu položky Jednotka změňte na milimetry.
   • Hodnotu tloušťky čáry změňte na 2.
   • Kliknutím na položku Přidat symbol přidejte druhou čáru.
   • Pomocí tlačítka se šipkou nahoru přesuňte nový řádek do horní části náhledu.
   • Vyberte čárkovaný vzor pro nové čáry.
   • Změňte barvu přerušované čáry na žlutou.
3. Klikněte na tlačítko Použít a potom na tlačítko Zavřít.
4. Zavřete okno Editor stylů.
5. Práci si uložte.
   • Klikněte na možnost Uložit.
   • Určete název a umístění mapy.

     Mapové soubory mají příponu .dwg stejně jako výkresy v aplikaci AutoCAD. Oba typy souborů používají stejný základní formát souboru.

   • Klikněte na tlačítko Uložit.

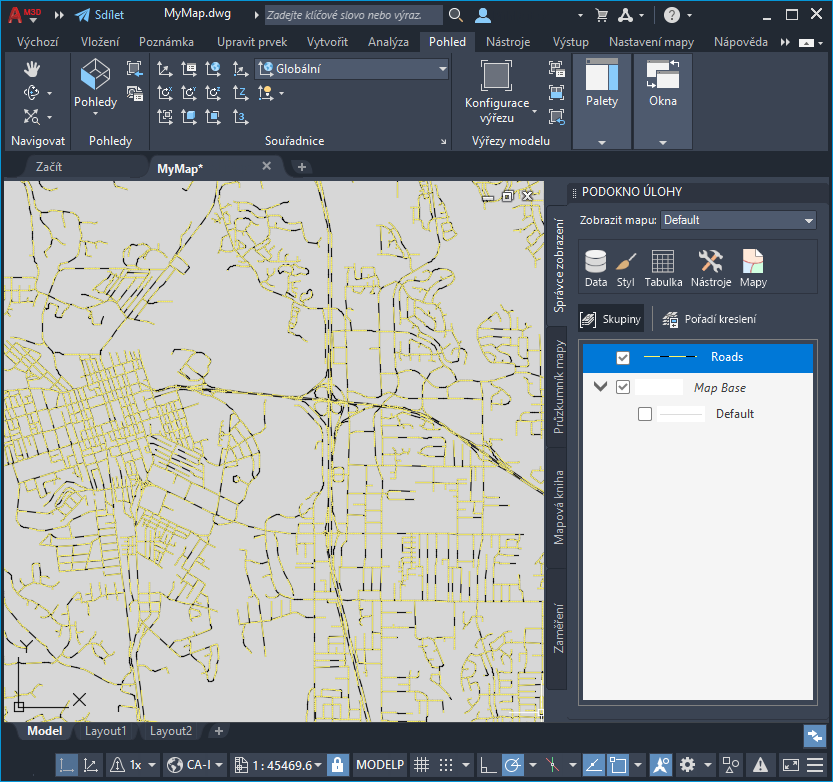

Kde se nyní nacházíte

V mapě můžete vidět silnice s upraveným stylem.
