Panel Úlohy

Podokno Úlohy umožňuje rychlý přístup k často používaným funkcím a tyto funkce jsou zde uspořádány do pohledů podle jednotlivých úloh. Pomocí podokna Úlohy lze vytvářet, spravovat, zobrazovat a publikovat mapy.

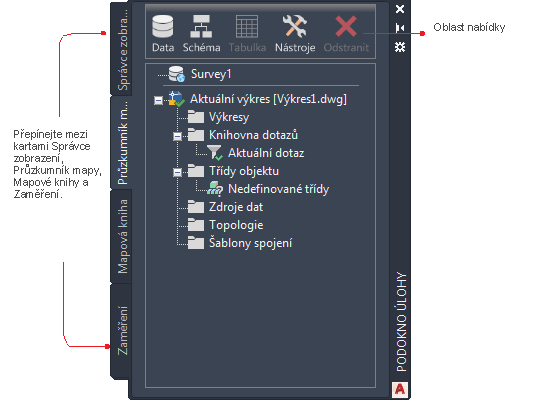

Panel Úlohy

Obsahuje čtyři karty:

• Správce zobrazení umožňuje správu prvků uložených v úložištích dat (databázích, souborech s geoprostorovými daty a rastrových souborech), připojování výkresových souborů a změnu vzhledu prvků. Ve Správci zobrazení je každá třída geoprostorového prvku hladinou. Přidávat lze také hladiny výkresů.
• Průzkumník mapy , kde lze zobrazit prvky projektu mapy. Takové příklady obsahují soubory, které jste připojili jako zdroje, použité a uložené dotazy a šablony pro propojení objektů výkresů s daty. Tento pohled můžete použít pro dotazy v objektech z přiložených výkresů a zobrazení dat pro libovolný objekt.
• Mapová kniha, kde můžete rozdělit velkou mapu do „dlaždic“. Každá dlaždice se rendruje na samostatné straně. Mapové knihy můžete publikovat v mnoha různých formátech jak pro tisk, tak pro zobrazení v síti.
• Karta Zaměření, kam přeneste a kde pracujte s daty bodu zaměření.

Každý pohled podokna Úlohy má vlastní oblast. Lze také kliknutím pravým tlačítkem na některou položku v podokně Úlohy zobrazit přizpůsobenou nabídku pro tuto položku.

Pro podokno Úlohy používejte tyto metody:

• Přepínání mezi pohledy kliknutím na karty v podokně Úlohy.
• Chcete-li zobrazit možnosti aktuální karty podokna Úlohy, klikněte na ikonu v oblasti nabídky v horní části podokna Úlohy.
• Chcete-li skrýt podokno Úlohy, klikněte na tlačítko Minimalizovat. Podržte kurzor nad panelem záhlaví v podokně Úlohy, aby bylo možné zobrazit tlačítko Minimalizovat. Po skrytí podokna Úlohy je znovu zobrazíte přesunutím kurzoru nad panel záhlaví.
• Plovoucí paletu z podokna Úlohy lze vytvořit tak, že přetáhnete jeho záhlaví do požadované pozice. Pokud jej chcete znovu ukotvit, přetáhněte záhlaví na okraj okna.
  Poznámka:

  Jestliže chcete, aby se podokno Úlohy zmenšilo pokaždé, když z něj odjedete kurzorem, pravým tlačítkem klikněte na záhlaví podokna Úlohy a zapněte možnost Automatické skrytí.

• Podokno Úlohy zavřete tak, že klikněte na tlačítko X v jeho pravém horním rohu. Podržte kurzor nad panelem záhlaví v podokně Úlohy, aby bylo možné zobrazit tlačítko X.

  Po uzavření podokna Úlohy je lze znovu zobrazit. V pracovním prostoru Plánování a analýza klikněte na kartu Zobrazitpanel PaletyPodokno Úlohy mapy.

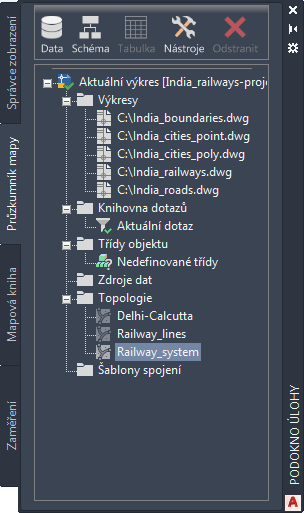

Průzkumník mapy

Pomocí Průzkumníku mapy spravujete zdroje dat, které jsou umístěny v aktuální mapě.

Průzkumník mapy použijte ke správě následujících položek:

• zdroje prvků (například Oracle, SHP a SDF),
• připojené zdrojové výkresy,
• dotazy na výkresy,
• třídy objektů,
• externí zdroje dat pro objekty výkresů,
• topologie,
• šablony spojení.

Připojení výkresu do aktuální mapy

• Přetáhněte soubor z Průzkumníku souborů na kartu Průzkumník mapy v podokně Úlohy.

Použití databáze ve výkresu

Proveďte jeden z následujících úkonů:

• Přetáhněte soubor databáze z Průzkumníku souborů na kartu Průzkumník mapy v podokně Úlohy.

  Pokud Průzkumník mapy ihned nezobrazí zdroj dat, klikněte pravým tlačítkem do prázdného místa na kartě Průzkumník mapy. Klikněte na tlačítko Obnovit.

• Klikněte pravým tlačítkem na složku Zdroje dat na kartě Průzkumník mapy a vyberte příkaz Přiložit.

  Pomocí AutoCAD Map 3D toolset se automaticky vytvoří požadované soubory ke komunikaci s databázovou aplikací. U některých typů databází však musíte konfigurovat tyto soubory sami.

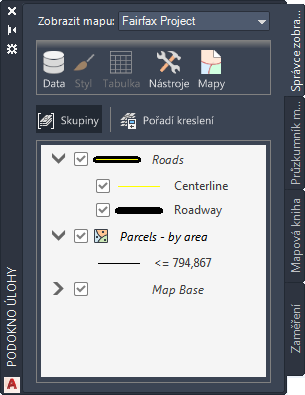

Správce zobrazení

Správce zobrazení umožňuje vytvářet mapy. Každá mapa obsahuje sadu hladin se styly. V souboru mapy může být více než jedna mapa a v každé můžete stejná data stylizovat jinak.

Pomocí funkce Připojení dat lze přidat do mapy prvky nebo je přetažením zdroje dat do Správce zobrazení přidat jako hladiny. Chcete-li například přidat soubor SDF z Průzkumníku souborů na hladinu, stačí jej přetáhnout.

Metody použité ve Správci zobrazení

• Chcete-li změnit vzhled hladiny, vyberte ji a klikněte na tlačítko .
• Chcete-li zobrazit a upravit atributy pro hladinu, vyberte ji a klikněte na tlačítko .
• Chcete-li změnit pořadí kreslení hladin, vyberte hladinu a klikněte na možnost Pořadí kreslení. Přetáhněte hladiny do pořadí, ve kterém je chcete zobrazit v mapě.
• Chcete-li zobrazit specifické možnosti hladiny, klikněte na ni pravým tlačítkem.

  Výběrem hladiny také zobrazíte kontextovou kartu pásu karet s dostupnými možnostmi pro danou hladinu. Viz položkaMístní nabídky.

Použití Editoru stylů k nastavení stylů geoprostorových prvků

Poznámka: K provedení těchto kroků budou nutná vzorová data. Pokud nebyl stažen, přejděte k další části „Mapová kniha“.
1. V souboru SampleMap.dwg vyberte hladinu Parcely v okně Správce zobrazení.
2. Chcete-li změnit barvu parcel, klikněte na tlačítko Styl v oblasti nabídky podokna Úloh.
   • Klikněte do pole Styl uprostřed okna Editor stylů.
   • Vyberte jinou barvu popředí a klikněte na tlačítko OK.
   • Zavřete Editor stylů kliknutím na tlačítko X v pravém horním rohu. Změny se zobrazí v mapě.

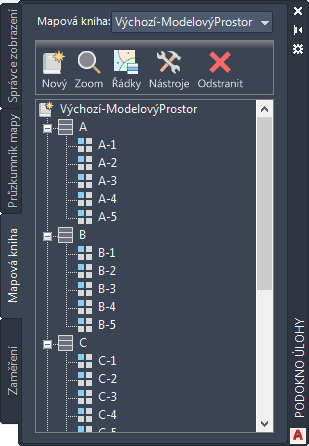

Atlas

Pomocí karty Mapová kniha můžete vytvořit tištěné mapy, mapové knihy a vícestránkové soubory DWF z map se styly. Mapová kniha používá Správce sady listů aplikace AutoCAD a poskytuje stromové zobrazení dlaždic mapové knihy jako stránek v atlasu. Mezi dlaždicemi mapy se pohybujte pomocí navigačních šipek.

Vytvoření mapové knihy

1. Nastavte šablonu mapové knihy.
2. Určete výplň rozvržení.
3. Vytvořte mapovou knihu.
4. Zobrazte nebo upravte dlaždice mapové knihy.
5. Publikujte mapovou knihu.

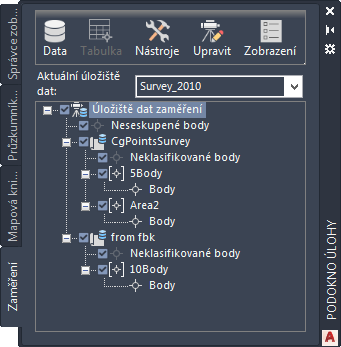

Zaměření

Pomocí karty Zaměření lze importovat a organizovat datové body zaměření.

Pomocí karty Zaměření lze importovat a organizovat data zaměření.

Práce s daty zaměření

1. Vytvořte úložiště dat zaměření, které bude obsahovat data.
2. Importujte data ze souborů LandXML nebo ASCII.
3. Organizujte data:
   • Organizujte data do projektů.
   • V každém projektu vytvořte zaměření a body klasifikace a seskupte je do skupin bodů.
   • V definovaných skupinách bodů vytvořte nové body a z nich pak vytvořte prvky.

Chcete-li pokračovat v této prohlídce AutoCAD Map 3D toolset, přejděte k části Paleta Vlastnosti.
