Cvičení 3: Změna rohového razítka

Pokud má organizace vlastní rohové razítko, lze tuto definici bloku vložit do souboru šablony a nahradit tak výchozí definici. V tomto cvičení se předpokládá, že nemáte tento blok a vysvětlí se, jak přizpůsobit blok zahrnutý v šabloně.

Toto rohové razítko má vlastnosti, které definují jeho text a vzhled. Hodnoty těchto vlastností lze změnit. Můžete například zadat hodnotu textových proměnných nebo vzhledu hranic bloku.

Poznámka: Rohové razítko se skládá z několika menších bloků, například legendy a výřezů klíčových map. Rohové razítko lze rozložit pro změnu velikosti, změnu nebo odstranění některých dílčích bloků, ale tento výukový program nepokrývá tuto operaci. V tomto cvičení změníte pouze vlastnosti definice aktuálního rohového razítka.

Poznámka: V tomto cvičení se používá mapa změněná v předchozím cvičení.

Změna atributů rohového razítka

1. Dvakrát klikněte na rámec rohového razítka zobrazíte editor rozšířených atributů.

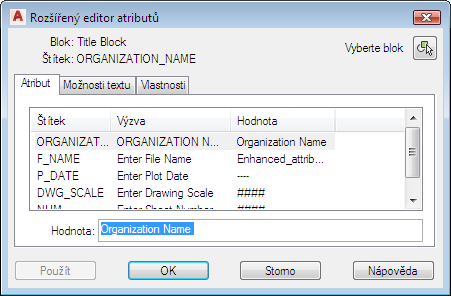

   Je možné změnit libovolnou vlastnost rohového razítka.

   Poznámka: Rohové razítko je dolní část bloku na pravé straně rozvržení. Jestliže dvakrát kliknete na výřez uvnitř rohového razítka omylem, klikněte pravým tlačítkem do výřezu a zvolte Minimalizovat výřez.
2. Změňte název organizace.

   ORGANIZATION_NAME je textové pole, jehož výchozí hodnota je „Název organizace“. Tuto výchozí hodnotu lze nahradit zadáním jiné.

   • Klikněte na kartu Atribut a pole ORGANIZATION_NAME.
   • Pod položkou Hodnota zadejte název organizace.
   • V editoru rozšířených atributů vyberte možnost Použít.
3. Změňte položku data tisku.

   P_DATE (datum tisku) je proměnná, kterou lze aktualizovat automaticky na základě pole. V tomto příkladu nastavíte P_DATE na datum poslední revize výkresu.

   • Klikněte na kartu Atribut a pole P_DATE.

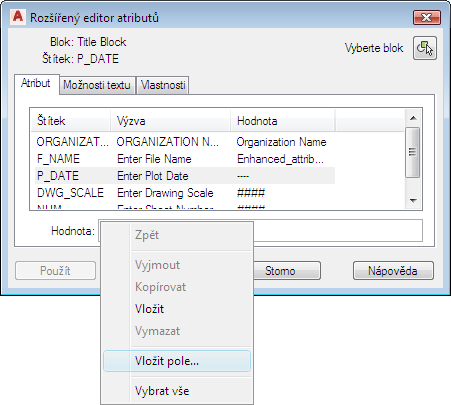

   • Klikněte pravým tlačítkem na pole Hodnota v dolní části dialogu (které aktuálně obsahuje hodnotu „---“) a vyberte příkaz Vložit pole.


     Kliknutím pravým tlačítkem na hodnotu vložíte pole.

   • V dialogu Pole pod položkou Názvy polí zvolte CurrentSheetRevisionDate.
   • Pod položkou Formát vyberte možnost Styl razítka.
   • Klikněte na tlačítko OK.
   • V editoru rozšířených atributů vyberte možnost Použít.
4. Určete jiný styl textu.

   Text můžete formátovat pro různé prvky rohového razítka.

   • V editoru rozšířených atributů klikněte na kartu Možnosti textu.
   • Pod položkou Styl textu vyberte možnost Text šipky severu.
   • Pod položkou Zarovnání zvolte Střed.
   • Klikněte na tlačítko Použít.
5. Upravte čáry použité v rohovém razítku.
   • V editoru rozšířených atributů klikněte na kartu Vlastnosti.
   • Vyberte jiný typ, tloušťku nebo barvu čáry rohového razítka.
6. Klikněte na tlačítko OK.
7. Uložte změněnou šablonu.
   • Klikněte na příkaz Uložit jakoŠablona výkresu aplikace AutoCAD.
   • Zadejte nový název (například Šablona mapové knihy – Inset.dwt).

     Uložte šablonu v adresáři Šablony v případě, že ji budete chtít znovu použít. Jinak ji uložte do složky Moje dokumenty.

8. Když se zobrazí popis, upravte jej. Ponechejte možnost Uložit všechny hladiny jako nesjednocené vybranou.
9. Soubor šablony ponechejte otevřený pro následující cvičení.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Nahrazení bloku severky.
