Určení počátečních a koncových segmentů sloupů a prvků rámové konstrukce

Můžete určit různé barvy, tloušťky čar nebo vzory pro počáteční a koncové segmenty sloupů, nosníků nebo vzpěr v analytickém modelu.

1. V okně Prohlížeč projektu otevřete analytický půdorysný pohled.
2. Klikněte na kartu Správapanel Nastavení (Styly objektů).
3. Klikněte na kartu Objekty analytického modelu v dialogu Styly objektu.
4. Rozbalte příslušnou kategorii analytického prvku.
5. Určete parametry Barva čáry, Tloušťka čáry a Vzor čáry pro položky Počáteční segment a Koncový segment analytické prvku (možnost Analytické sloupy zobrazí seznam Horní segment a Dolní segment).
6. Dvojitým kliknutím na tlačítko OK potvrďte a použijte specifikaci barev.
7. Klikněte na kartu Správa panel Nastavení (Nastavení konstrukcí).
8. Klikněte na kartu Nastavení analytického modelu.
9. V části Viditelnost analytického modelu vyberte možnost Rozlišovat konce lineárních analytických prvků.

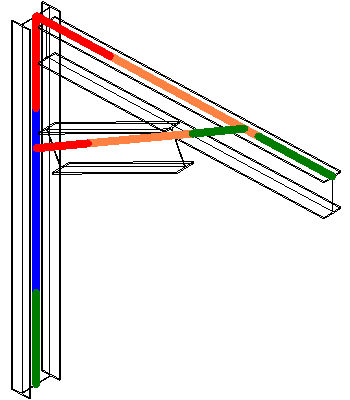

V následujícím příkladu byly položky Počáteční segmenty a Horní segmenty zobrazeny červeně. Položky Koncové segmenty a Dolní segmenty byly zobrazeny zeleně.
