Přidání vodních okruhů

Pomocí nástrojů v systémovém prohlížeči přidejte vodní okruhy.

Systémový prohlížeč zobrazuje hierarchii analytických systémů a zařízení zóny.

Vytvoření vodního okruhu

1. Otevřete model a stisknutím klávesy F9 zobrazte systémový prohlížeč.
2. Klikněte na tlačítko Přidat vodní okruh .

   Do seznamu v systémovém prohlížeči se přidá nová smyčka, která je vybrána na paletě Vlastnosti.

   1. Pod položkou Identifikační data zadejte název vodního okruhu.
   2. Pod položkou Energetická analýzy vyberte typ okruhu.

      Podle typu vytvořeného vodního okruhu se zapnou i ostatní vlastnosti. Pokud například vytvoříte okruh chlazené vody, zapne se vlastnost typ chladiče. Možnosti jsou Chlazeno vzduchem nebo Chlazeno vodou. Pokud vyberete možnost Chlazeno vodou, zapne se vlastnost Okruh kondenzátu, u které je možné určit konkrétním okruhem kondenzátu.

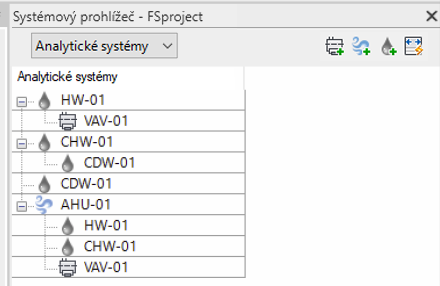

Strom v systémovém prohlížeči zobrazuje hierarchii analytických systémů a zařízení zóny. Vodní okruhy a vzduchové systémy se zobrazují na horním podlaží s asociovanými vodními okruhy a zařízením zóny zobrazeným níže.


Pokud prvek nebyl plně definován, v systémovém prohlížeči se zobrazí ikona upozornění .
