Kreslení liniového zatížení s hostitelem nebo bez hostitele

Nakreslete liniové zatížení podél konstrukčních prvků v analytickém pohledu.

1. Klikněte na kartu Analyzovatpanel Analytický model (Zatížení).
2. Klikněte na kartu Upravit | Umístit zatíženípanel Zatížení (Liniové zatížení).
3. Na paletě Vlastnosti vyberte hodnotu pro možnost Zatěžovací stav.
4. Pro parametr Orientovat k vyberte možnost Projekt nebo Pracovní rovina.

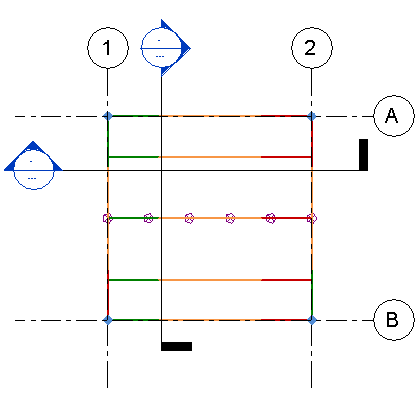

5. Podle potřeby vytvořte v modelu náčrt liniových zatížení, například podél stropnice.


Umístěte hoštěné liniové zatížení podél konstrukční stěny nebo spodní hrany a prvků rámové konstrukce.

1. Klikněte na kartu Analyzovatpanel Analytický model (Zatížení).
2. Klikněte na kartu Upravit | Umístit zatíženípanel Zatížení (Hoštěné liniové zatížení).
3. Na paletě Vlastnosti vyberte hodnotu pro možnost Zatěžovací stav.
4. U parametru Orientovat k vyberte možnost Projekt nebo Místní souřadnicový systém hostitele.
5. Vyberte komponentu, vedle které chcete umístit instanci zatížení.
