Získání souřadnic

Pokud získáte souřadnice z připojeného modelu, budou souřadnice připojeného modelu určovat sdílený souřadnicový systém hostitelského modelu.

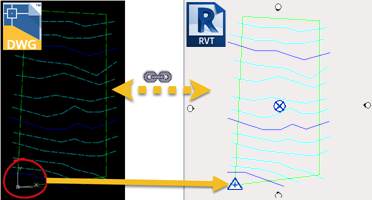

Například následující obrázek ukazuje získání rastrových souřadnic ze souboru DWG, který je propojen s hostitelským modelem aplikace Revit.

Hostitelský model načte z připojeného projektu také skutečný sever. Počátek sdílených souřadnic připojeného modelu se stane počátkem sdílených souřadnic hostitelského modelu. Nedojde k žádné změně vnitřních souřadnic hostitelského modelu.

Pokud model aplikace Revit načte souřadnice z připojeného souboru DWG, budou rastrové souřadnice z připojeného souboru DWG určovat sdílený souřadnicový systém hostitelského modelu aplikace Revit. Osa Y ze souboru DWG se stane skutečným severem a počátek ze souboru DWG se stane počátkem sdíleného souřadnicového systému modelu aplikace Revit. Viz část Použití rastrových souřadnic z připojeného souboru DWG.

Načtení souřadnic

1. Otevřete hostitelský model.
2. Připojte soubor, ze kterého chcete získat souřadnice.

   Připojený soubor může být topografie, soubor DWG nebo DWF nebo model aplikace Revit .

3. Klikněte na kartu Správapanel Umístění projekturozevírací seznam Souřadnice (Získat souřadnice).
4. Umístěte kurzor na připojení a klikněte.
   Poznámka: Souřadnice nelze získat, pokud má připojení více sdílených umístění nebo pokud má v hostitelském souboru umístěno více instancí.

Hostitelský model nyní sdílí souřadnice s připojením. Jestliže ostatní načtené připojené modely sdílejí souřadnice s hostitelským modelem, rovněž získají nové souřadnice.
