Modely koordinace

Po použití aplikace Navisworks® k vytvoření modelu koordinace můžete k modelu aplikace Revit připojit soubor NWD nebo NWC jako podklad pro svůj návrh.

Videofilm: Použití modelů koordinace

Tato funkce je užitečná, když týmu z jiných oborů nepoužívá pro modelování aplikaci Revit. Umožňuje porovnat model aplikace Revit s modely jiných aplikací než aplikace Revit pro účely koordinace. Pravidelným načtením aktualizovaného modelu koordinace (například týdně) snížíte riziko kolizí. Tento postup může urychlit proces návrhu a snížit nutnost provádění změn, a tím šetřit čas a peníze pro celý projektový tým.

Modely koordinace

Model koordinace je 3D návrh použitý k virtuální křížové kontrole z různých oborů při návrhu, stavební přípravě a fáze stavby projektu. Pro funkci Model koordinace použijte soubor NWD nebo NWC. NWD a NWC jsou nativní formáty souborů aplikace Navisworks. Projektové týmy pomocí aplikace Navisworks kombinují multioborová data návrhu do jediného modelu koordinace.

Příklady

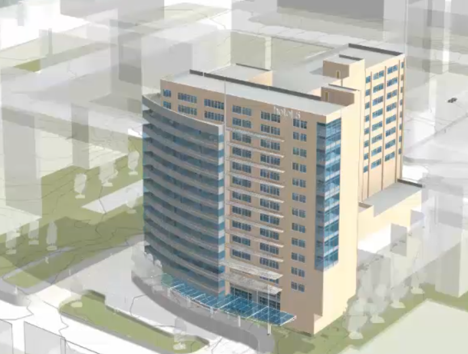

• Architekt používá aplikaci Revit k návrhu budovy. Stavební inženýr používá jiný software pro konstrukční návrh budovy. Architekt chce přenést konstrukční návrh do aplikace Revit a použít jej jako podklad, aby zkontroloval správné zarovnání architektonických prvků s konstrukčními prvky návrhu.
• Konstruktér systémů používá aplikaci 3D Modeler k návrhu vnějšího pláště budovy pomocí komplexního systému obvodového pláště. Architekt chce přenést tento model do aplikace Revit a použít jej jako podklad, aby se ujistil, že vnitřní návrh budovy je správně zarovnán s pláštěm.
• Architekt používá aplikaci Revit k návrhu budovy. Stavební inženýr používá jiný software pro podrobný návrh pozemku. Architekt chce přenést návrh pozemku do aplikace Revit a použít jej jako podklad pro správné půdorysné rozvržení budovy na pozemku.

Poznámka: Modely aplikace Navisworks jsou ukládány do místní mezipaměti. Není tedy nutné, aby byly tyto modely používány pouze v aplikaci Navisworks.

Používání modelu koordinace v aplikaci Revit

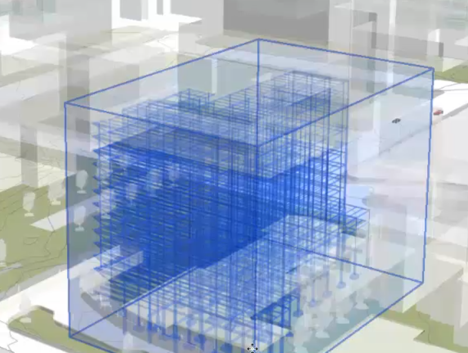

Když připojíte model koordinace k modelu aplikace Revit, model koordinace se zobrazí v aktuálním pohledu. Je obklopen hraničním obdélníkem, který se zobrazí, když přemístíte kurzor na model koordinace. Pokud toto políčko zaškrtnete, na stavovém řádku se zobrazí rodina a typ Model koordinace: model aplikace Navisworks a poté následuje název modelu aplikace Navisworks. Na paletě Vlastnosti je zobrazena cesta k souboru, název a další vlastnosti modelu koordinace.

Tip: Chcete-li model koordinace vybrat snadněji, použijte možnost Vybrat prvky podle plochy.

V aplikaci Revit se s modelem koordinace nakládá jako s jednou položkou. Aplikace Revit nedokáže rozlišit jednotlivé prvky v modelu koordinace. V modelu koordinace nelze vybrat položky ani zobrazit jejich vlastnosti.

Poznámka: Některé importované geometrie, včetně modelů koordinace, a některé geometrie vytvořené doplňky nejsou v realistickém stylu zobrazení viditelné.

Po připojení modelu koordinace můžete v aplikaci Revit provést následující akce:

• Zobrazit model koordinace ve 2D a 3D pohledu, včetně půdorysů, bokorysů a řezů.
• Připevnit model koordinace a uzamknout jej na místě, aby se nemohl nechtěně přesunout ve vztahu k modelu aplikace Revit.
• Definovat fázování pro model koordinace.
• Definovat průhlednost pro model koordinace, abyste jej odlišili od modelu aplikace Revit. Pomocí dialogu Viditelnost/zobrazení nastavíte jeho viditelnost a definujete průhlednost.
• Chcete-li sdílet práci, přidejte model koordinace do pracovní sady.
• Vytisknout model koordinace jako součást pohledu aplikace Revit.
• Exportovat model koordinace do obrázku jako součást pohledu aplikace Revit.
• Uvolnit model koordinace a dočasně jej odebrat z modelu (například za účelem zlepšení výkonu). Při opakovaném načtení modelu se načte se stejnou polohou a orientací.
• Načíst model koordinace znovu, aby se projevily poslední aktualizace.
• Odebrat (odstranit) model koordinace z modelu aplikace Revit.

Protože do modelu koordinace nejsou zahrnuty textury, nelze jej rendrovat jako součást pohledu aplikace Revit.
